Infineon Technologies PSOC™ 4 HV PA（高压精密模拟）MCU

英飞凌PSOC™ 4高压精密模拟 (HV PA) MCU是用于电池监控和管理的完全集成可编程嵌入式系统。符合AEC-Q100标准的设备具有ARM® Cortex® M0+处理器和可编程/可重构模拟/数字模块。32-QFN封装（带有可润湿侧翼）的PSOC 4 HV PA微控制器在-40°C至+125°C温度范围内运行，并提供带有ECC保护的128KB代码闪存。

特性

  • 通过AEC-Q100认证
  • 专为电池监控和管理而设计
  • 32位MCU子系统
    • 24MHz或48MHz ARM cortex M0+ CPU，带DMA控制器
    • 最多128KB的带ECC的代码闪存，144KB版本可用
    • 最多8KB的带ECC的数据闪存
    • 最多8KB的带ECC的SRAM
    • 监控闪存（SFlash）的1KB可用于存储常量
  • 精密模拟
    • 2个精密ΔΣADC（16-20+位）
    • 电流通道，带自动增益
    • 电压通道，带高压输入分压器
    • 温度和诊断通道
    • 支持内部和外部温度感应
    • 所有通道均具备数字滤波、累加器和阈值比较功能
  • ASIL-B功能安全
    • 根据ISO 26262的开发流程，将ASIL-B作为非上下文安全元件进行开发
    • 存储器保护单元 (MPU)
    • 具有挑战-响应功能的窗口看门狗定时器 (WDT)
    • 电源监控检测3.3V和1.8V电源的过电压和欠电压事件
    • 所有安全关键存储器（SRAM、闪存）均采用硬件纠错（SECDED ECC）
    • 模拟诊断（备份参考电压、电压、电流和温度测量路径的冗余）
  • 高压子系统
    • 直接使用12V/24V电池供电（可承受高达42V的电压）
    • 集成LIN收发器
    • ADC输入电压分压器
  • 定时和PWM
    • 4个16位定时器/计数器/脉冲宽度调制器 (TCPWM) 模块
    • 居中对齐、边缘和伪随机模式
    • 正交解码器
  • 时钟源
    • ±2%高达49.152 MHz内部主振荡器 (IMO)
    • ±1% 2MHz高精度振荡器 (HPOSC)
    • ±40% 32kHz内部低速振荡器 (ILO)
    • ±4% 32kHz精准低功耗振荡器 (PILO)
  • 通信
    • 1个独立的运行时可重新配置的串行通信块 (SCB)，具有可重新配置的I2C、SPI、UART或LIN从设备功能
    • 1个独立的本地互连网络 (LIN) 块
    • 符合LIN 2.2A和ISO 17987标准的LIN协议
  • I/O子系统，最多可达11个GPIO
  • 6mm x 6mm，32-QFN封装，可湿润侧边
  • 工作温度范围：-40°C至+125°C

应用

  • 12V铅酸电池监控（智能电池传感器）
  • 高压电池电流传感器

视频

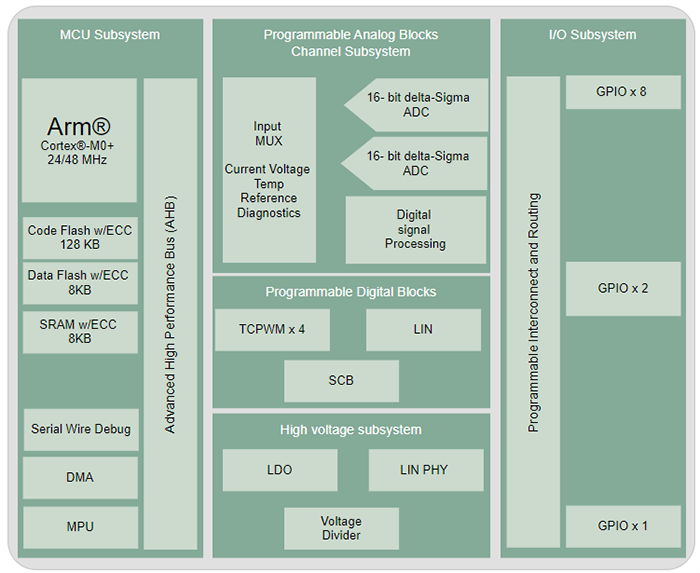

框图

框图 - Infineon Technologies PSOC™ 4 HV PA（高压精密模拟）MCU
