Infineon Technologies REF-ICL5102HV-U150W 评估板
英飞凌REF-ICL5102HV-U150W评估板是一款PFC+LCC LED驱动板，设计用于演示ICL5102HV LED控制器IC的性能。ICL5102HV是一款集成式两级PFC+LLC/LCC谐振半桥控制器，适用于高达480VAC 的照明应用。ICL5102HV具有出色的THD性能（30%负载下小于10%），符合EN 61000-3-2 C类标准。
REF-ICL5102HV-U150W评估板基于ICL5102HV而打造，采用全高压150W、3A PFC+LCC可调光LED驱动器参考电路。LCC转换器的输出级配备了同步整流（SR），可实现更高的效率。
- ICL5102HV 谐振半桥控制器，用于LED驱动器，采用DSO-19封装
- IPD95R450P7 950V CoolMOS™ P7超结功率器件
- IPD90R1K2C3 900V CoolMOS C3超结MOSFET
- IPD530N15N3G OptiMOS™3功率晶体管
- IR11688S 双SR控制器
- 升压PFC+LCC拓扑，实现宽输出电压范围
- 800V总线电压，可覆盖528Vrms 的最大输入电压
- 单侧PCB（70μM/2oz铜厚度），可节省成本
- 电流隔离0V至10V模拟调光
- LCC输出时的SR，可以提高效率（基于IR11688S）
- 电流变压器，用于将LCC变压器输出电流信息传递到其一次侧
板载
Infineon Technologies StrongIRFET™ Power MOSFETs
Ideal for a wide variety of industrial applications.
Infineon Technologies CoolMOS™ P7 MOSFET
性价比同类最佳，简单易用，能够应对各种应用的挑战。
Infineon Technologies CoolMOS™ 功率晶体管
极低的开关与传导损耗，使开关应用更加高效、小巧、轻便，散热效果也更佳。

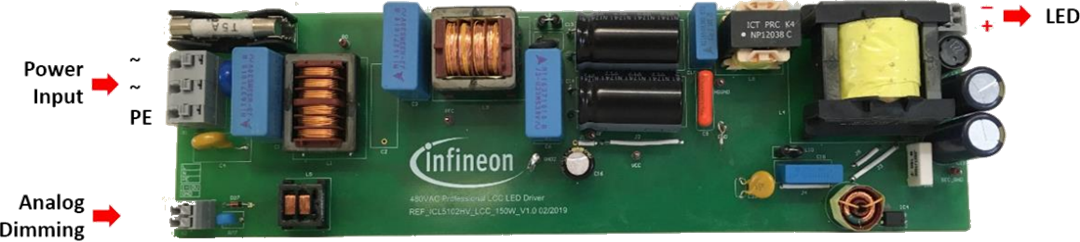

板设置
