Infineon Technologies SHIELDBTS50015-1TAD 12V保护开关扩展板
Infineon SHIELDBTS50015-1TAD 12V兼容Arduino的保护开关扩展板预装有BTS50015-1TAD (RDS(ON) 1.5mΩ)。 BTS50015-1 TAD是一款电源PROFET™系列的超低欧姆智能高侧电源开关。SHIELDBTS50015-1TAD 既可单独使用，也可用于微控制器 (MCU) 模式，通过 Arduino 兼容 MCU 板进行控制。该扩展板易于使用且完全可配置，以满足不同类型负载的要求。
特性
- 独立模式和微控制器模式
- 可通过兼容 Arduino 的微控制器板控制，例如 Infineon XMC™微控制器套件
- 易于使用，“即插即用”
- 完全可配置，以满足不同类型负载的要求
- 可快速评估用于开关负载的电源 PROFET™ (BTS50015-1TAD: I NOM = 33A)
- 可为开关应用快速建立原型
应用
- 配电箱和接线盒中的备用继电器和保险丝
- 驱动电阻、电感和电容性负载，如加热电阻器、滤波电容器、电机、阀门和泵
- 大电流应用，如 ECU 馈电、辅助电源插座、 PTC 加热器和后窗口加热器
- 要求具有高开关次数和高能量的系统，如“启停”和电动刹车真空泵
- 通用配电和加热应用，例如暖通空调鼓风机、电热塞控制单元和拖车节点

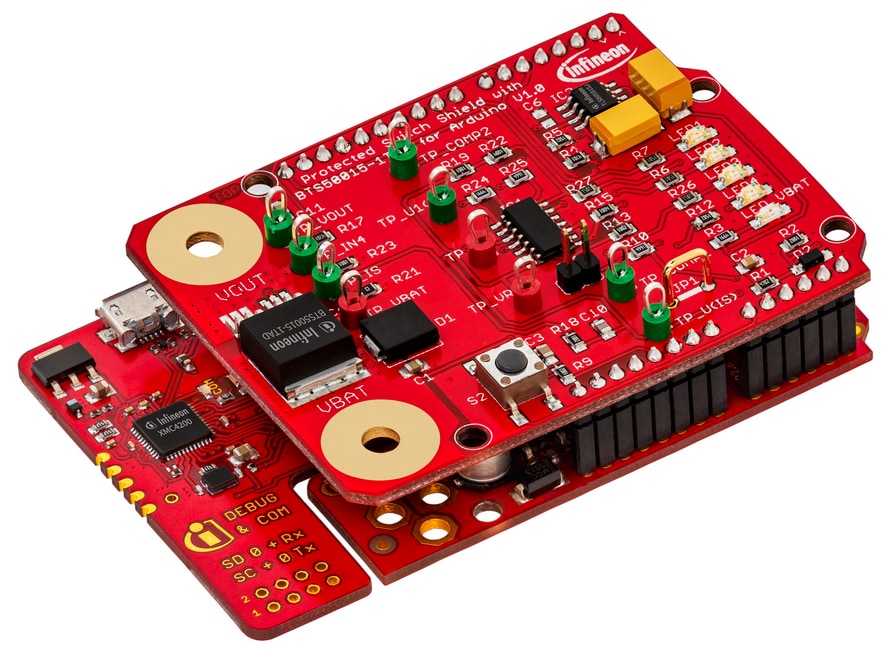

侧视图
Supported Devices
Infineon Technologies Infineon PROFET™智能高边开关
这些高度集成的高边开关具有诊断、 & 保护等众多智能特性。

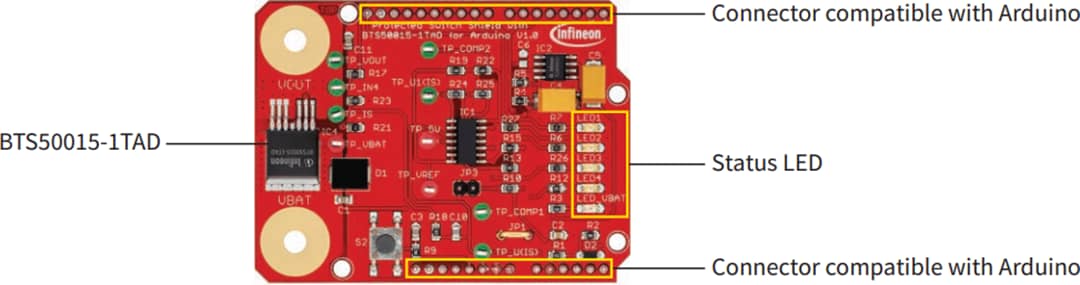

Board Layout
