Infineon Technologies SPIDERPLUSMB_EVAL母板
英飞凌SPIDERPLUSMB_EVAL母板设计目的是测试SPIDER+和SPIDER+ LED系列。此系列的大多数设备均提供有子板，用户可将子板插入母板。该功能可通过配置14通道，在同一母板上测试多类设备。
特性
- 通过使用子板可轻松实现设备更换系统
- 轻松配置通道
- 集成低通滤波器
- 通过蓝色LED灯显示通道状态
- 符合汽车标准
- 可通过专用的图形用户界面实现设备控制
- TLE75008-ESD 、 TLE75080-ESH 、 TLE75242-ESH 、 TLE75602-ESH 和 TLE75620-EST 子板选项
- 符合 RoHS 要求
应用
- 采用支持SPIDER+设备的设计
- 车身控制模块 (BCM) 和配电箱
- HVAC挡板控制
- 继电器驱动器
- LED照明和小灯泡
规范
- 最大电源电压：28 V
- 最大峰值电源电压：48V
- 每通道最大负载电流：500mA
- 逻辑电源电压范围：3V至5.5V
- 低通滤波器截止频率
- 230kHz典型电源频率，可通过跳线选择
- 34kHz典型逻辑电源频率
- 10nF典型阻尼通道电容，可通过焊接跳线选择

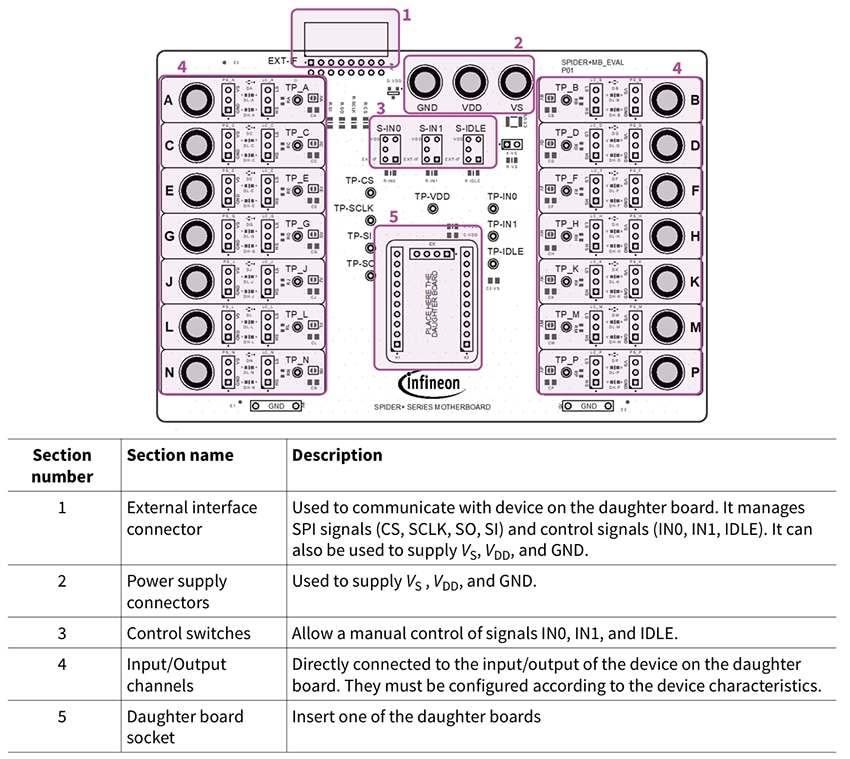

布局部分
相关子板
Infineon Technologies TLE75x子板
与SPIDERPLUSMB_EVAL母板搭配使用，提供多功能的高效评估平台。
