Infineon Technologies TLF11251LD栅极驱动器和MOSFET
英飞凌科技TLF11251LD栅极驱动器和MOSFET是一款集成驱动器、半桥，在单一封装中集成了高侧P沟道和低侧N沟道MOSFET。集成电平转换级支持将输入逻辑信号转换为栅极驱动器的电源电压电平。该电平转换器和栅极驱动器提供死区时间生成，以简化与MCU嵌入式内核稳压器的接口。TLF11251LD器件能够支持在2.5A电流下使用OPTIREGTM PMIC TLF 35884/85，采用高端第二代TriCorTM AURITM 32位MCU TC38x/TC39x。该器件集成了防止高侧MOSFET、低侧MOSFET过流以及防止过热事件的保护特性。
TLF11251LD器件采用单控制输入，具有集成死区时间逻辑，可优化控制并提高效率。该半桥集成有驱动器和电平转换器器件，工作温度范围为-40°C至150°C，电压范围为3.5V至7V。TLF11251LD器件采用PG-TSON-10封装，符合AEC标准。该半桥集成有驱动器和电平转换器，非常适合用于汽车应用。
特性
- 集成PMOS和NMOS互补输出桥，具有2.5A电流能力
- 集成式栅极驱动器
- 单控制输入，具有集成死区时间逻辑，可优化控制并提高效率
- 输出电流检测和限制
- 过温保护
- 低静态电流
- 无需外部死区时间调整
- 绿色产品（符合RoHS指令）
规范
- 电源电压范围：-0.3V至7V
- 连续漏极电流范围：-2.5A至2.5A
- 脉冲漏极电流范围：-4.4A至4.4A
- 结温范围：–40°C至150°C
- 储存温度范围：-55°C至150°C
应用
- 以下领域的功能安全相关应用：
- 动力传动系统（例如 EMS）
- 电动传动系（例如逆变器）
- 安全（例如传感器融合）
- 底盘 （例如域控制）
- 车身（例如网关）
- 支持为配备OPTIREG PMIC TLF35884/85的高端第二代TriCore™ AURIX32位微控制器 (TC38x/TC39x) 提供高效内核电源

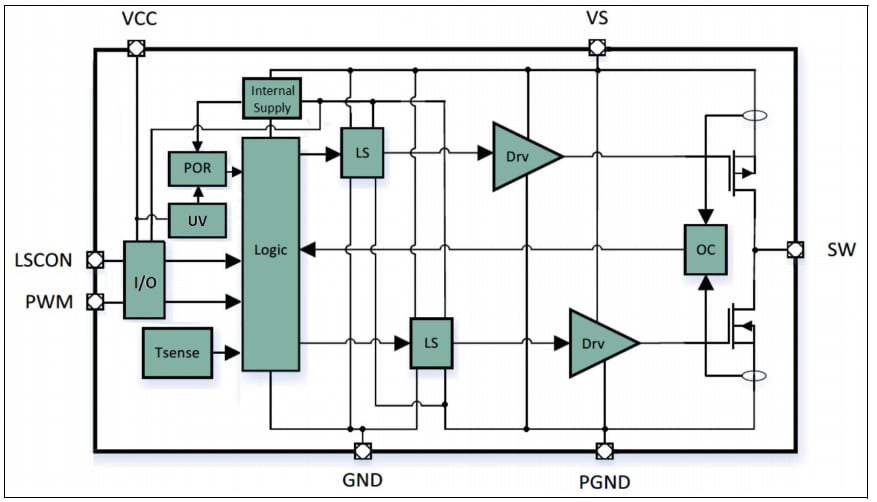

框图

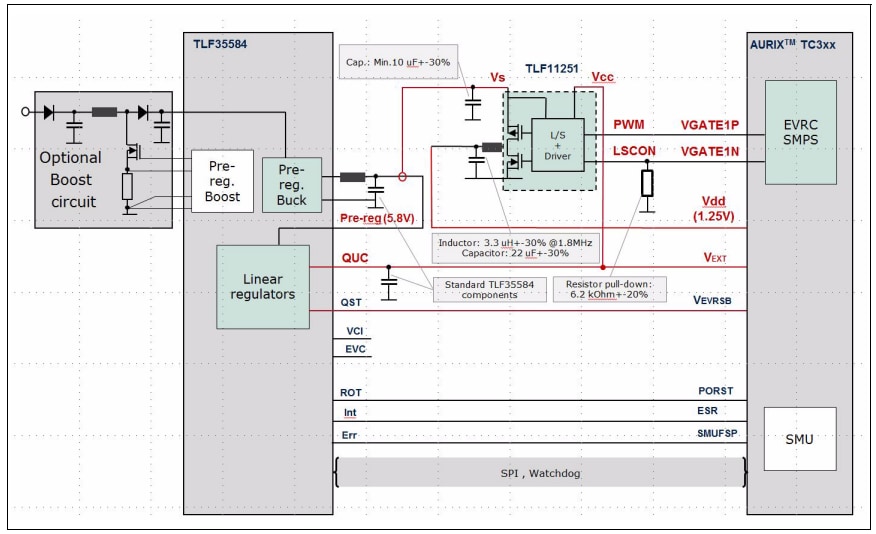

应用框图
其他资源
应用手册
发布日期: 2020-10-20
| 更新日期: 2024-12-06
