Infineon Technologies TLF35585QxS0x OPTIREG™功能安全PMIC

英飞凌 TLF35585QxS0x OPTIREG™ 功能安全电源管理集成电路 (PMIC) 是用于汽车安全相关应用的高效设备。电源包括一个升压降压前置稳压器，为微控制器电源、通信电源和精确电压基准提供后置稳压器轨。此外，还有两个跟随电压基准的跟踪器，可为板外传感器供电。英飞凌TLF35585QxS0x OPTIREG™ PMIC具有可配置的窗口看门狗（基于时间的触发）和功能看门狗（基于问题和答案的触发）、错误引脚监控和电压监控功能等主要监控功能。提供16位SPI和中断/重置功能，以便与微控制器进行交互。该设备是根据ISO 26262标准开发的，适用于ASIL D以下的系统，支持高达+175°C的扩展结温范围。

特性

  • 高效PMIC
  • 串行升压/降压预稳压器，适用于3.0V至40V的宽输入电压范围，性能全面，总体功率损耗低
  • 用于微控制器主电源的3.3V或5.0V/600mA低压降后置稳压器 (QUC)
  • 用于通信电源的5.0V/200mA低压降后置稳压器 (QCO)
  • 5.0V/150mA ADC电源 (QVR) 的电压基准 (±1%)
  • 两个用于传感器电源的跟踪器，每个跟踪器的电压基准具有150 mA电流能力（QT1和QT2）
  • 3.3V或5.0V/10mA待机稳压器 (QST)
  • 启用、同步输出信号，以及对用于核心供电的可选外部后置稳压器的电压监控
  • 独立的电压监控模块和错误引脚监控
  • 可配置的窗口看门狗和功能看门狗
  • 安全状态控制包括两个可编程延迟的安全状态信号
  • 16位SPI、中断和重置功能
  • 高结温运行，最高可达+175°C
  • PG-TQFP-48-10或PG-VQFN-48-79封装选项
  • PRO-SIL™特性
    • ISO 26262安全要素不符合ASIL D级以下的要求
    • 符合ISO 26262标准的系统集成安全文件
  • 达到 AEC 级别
  • 绿色产品（符合RoHS指令）

应用

  • 电动转向系统
  • 电池管理
  • 发动机管理
  • 域控制
  • 牵引逆变器

视频

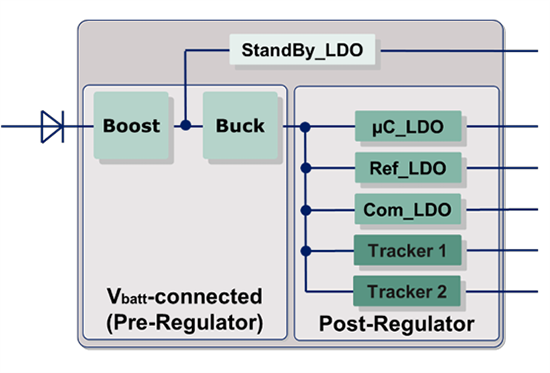

框图

框图 - Infineon Technologies TLF35585QxS0x OPTIREG™功能安全PMIC
发布日期: 2025-01-15 | 更新日期: 2025-01-21
