Infineon Technologies TLF42772ELXUMA2线性稳压器
Infineon TLF42772ELXUMA2线性稳压器是一款单芯片低压差 (LDO) 稳压器，集成有电流监控器，可为高达300mA的负载供电。该稳压器具有5V至12V可调输出电压范围，输入电压高达40V。TLF42772ELXUMA2线性稳压器具有过压、过热和过流检测特性，可在电流检测输出端进行监控和指示。集成的电流监控器可提供诊断和系统保护功能。该稳压器提供最大可调输出电流限制，可为连接的负载提供额外保护。
TLF42772ELXUMA2线性稳压器具有极低的电流消耗和极低的压差，可在故障条件下提供保护。该稳压器采用PG-SSOP14 EP封装，还可提供增强的散热性能。TLF42772ELXUMA2线性稳压器是为汽车信息娱乐应用的有源天线供电的理想配套IC，可与大多数标准有源天线（如FM/AM、DAB、XM和SIRIUS）配合使用。
特性
- 集成的电流监控器
- 过压、过热和过流检测
- 可调输出电压
- 极低的电流消耗
- 极低压差
- 反向极性保护
- 短路保护
- 过热关断
规范
- 输出电流高达300mA
- 1µF陶瓷输出电容器
- 宽输入电压范围：高达40V
- 汽车温度范围：-40°C至150°C
- 可调输出电压范围：5V至12V
- PG-SSOP14 EP封装
- 符合RoHS指令和WEEE标准
- 符合AEC标准
应用
- 用于汽车信息娱乐系统的有源天线
- FM/AM
- DAB
- XM
- SIRIUS

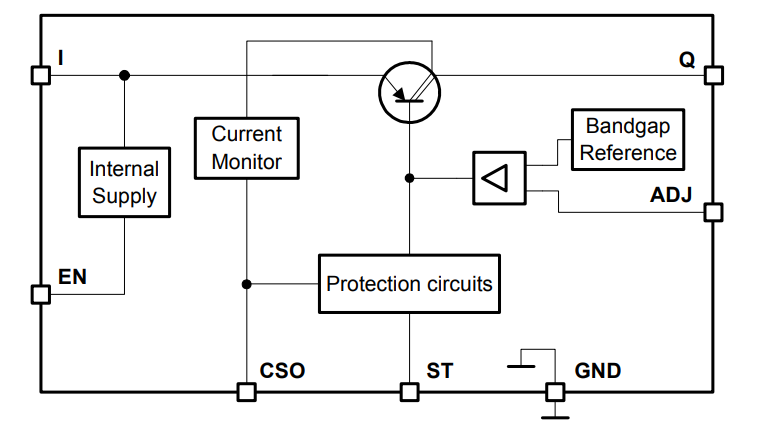

TLF42772ELXUMA2稳压器框图

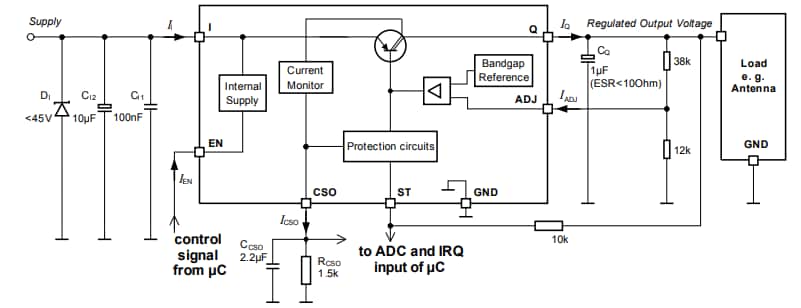

应用示意图
