Infineon Technologies TLI4966G XENSIV™双霍尔开关
英飞凌TLI4966G XENSIV™双霍尔开关是一款具有两个输出引脚的开关，用于具有旋转极轮的应用。该传感器在接口引脚上提供速度和方向信号。该信息可直接用于实现强大的指数计数系统，实现防夹。指数计数标准解决方案通过两个霍尔锁存器实现。TLI4966G由两个集成的霍尔板组成，只需一个传感器即可实现小型高性价比系统。
霍尔板的固定距离确保最佳解决方案，消除安装不确定性，降低系统整体公差。内置方向检测功能可靠，每个索引步骤均可提供有效的方向信号。方向检测算法的其他开发已过时。
XENSIV ™ TLI4966G的速度和方向信号可直接馈入标准µController的捕获/比较单元。该特性可确保快速轻松设置系统。速度信号直接来自两个集成的霍尔元件，而方向检测则由一个µController计算。单片解决方案可确保极小的公差和高度可靠的系统。
大量指数计数传感器可在远程位置工作。英飞凌TLI4966G系列配有强大的电源和I/O引脚，使系统设计人员能够使用最少的额外硬件元件实现远程传感器模块。
特性
- 工作电源电压：2.7V至24V
- 采用非稳压电源供电
- 磁性开关点具有高灵敏度和高稳定性
- 通过主动误差补偿实现较高的抗机械应力能力
- 反向电池保护 (-18V)
- 出色的温度稳定性
- 在峰值温度高达125°C时不会损坏
- 低抖动（典型值为1μs）
- 数字输出信号
- 双极版本
- 2个霍尔探头之间的出色匹配
- 霍尔板距离为1.45mm
- 方向和速度信息
- 方向信号在速度信号之前切换
- SMD封装PG-TSOP6-6-9
应用
- 电源闭合系统，用于防夹检测
- 车库门
- 电动快门
- 百叶窗
- 自动门

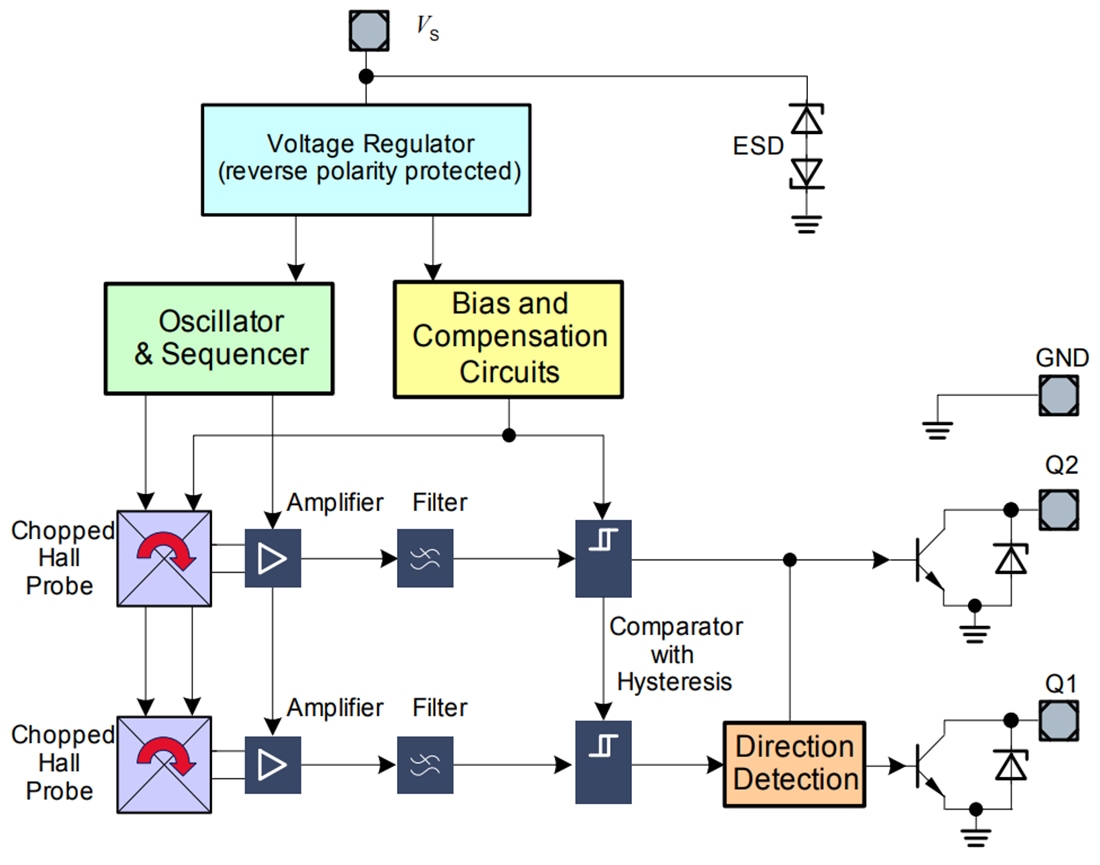

框图
发布日期: 2021-06-22
| 更新日期: 2022-03-11
