Infineon Technologies TLS850F3TU V33& V50演示板
英飞凌TLS850F3TU V33和V50演示板分别用于在设计过程中评估TLS850F3TUV33和TLS850F3TUV50稳压器。 这些演示板具有500mA电流能力、超低电流消耗、用于监控微处理器的Watchdog电路，以及Watchdog抑制功能。TLS850F3TU V33和V50演示板通过带有可编程延迟时间、输出电流限制和过温关闭功能的重置电路提供输出电压监控。应用包括远程信息处理系统、导航系统、ADAS摄像头和雷达系统以及车身控制模块。
特性
- 输出电压：
- 3.3V ±2% (TLS850F3TU V33)
- 5.5V ±2% (TLS850F3TU V50)
- 500 mA电流能力
- 输入电压范围：3 V至42 V
- 搭配1 µF陶瓷输出电容器可稳定工作
- 超低电流消耗：26µA（典型值）
- 在100mA时，100mV典型极低压降
- 监控微处理器的看门狗电路
- 看门狗抑制
- 输出电压由复位电路监控，复位电路具有可编程的延迟时间
- 输出电流限制
- 过温关闭
- 绿色产品（符合 RoHS 标准）
应用
- 远程信息处理系统
- ADAS相机和雷达系统
- 导航系统
- 车身控制模块

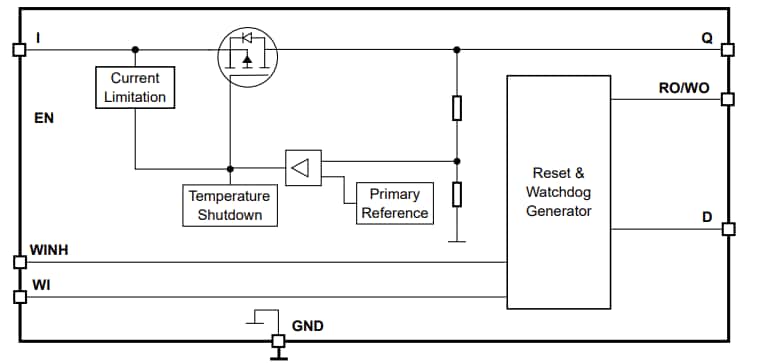

TLS850F3TUVxx 方框图

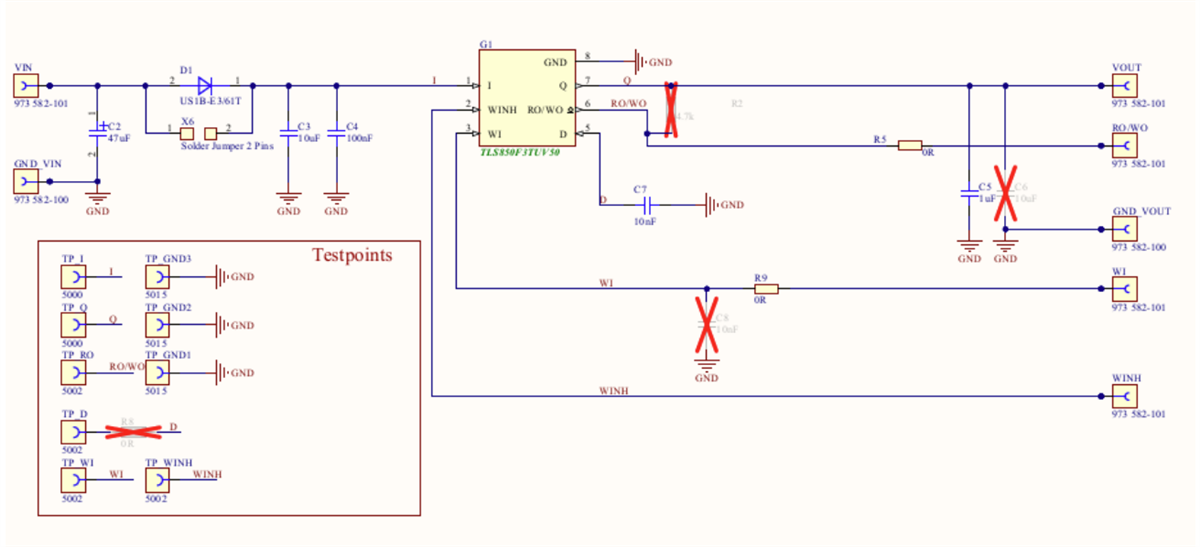

原理图
其他资源
