IXYS CPC1056N 75mA常开继电器
IXYS CPC1056N 75mA常开 (1-Form-A) 继电器是一款双向、单极固态继电器，采用4引脚SOP封装。该封装采用耦合MOSFET技术，提供1500VRMS 输入至输出隔离。CPC1056N继电器输出由高效MOSFET开关和使用Littelfuse OptoMOS® 架构的光伏生成器/驱动器构成。输入端为高效红外LED，提供光耦合控制。双模垂直构造封装使IXYS CPC1056N比竞争对手的四针SOP继电器节省至少20%的电路板空间。
特性
- 专为符合EN50130-4标准的安全系统而设计
- 1500VRMS 输入/输出 (I/O) 隔离
- 仅需0.5mA LED电流即可操作
- 小型4引脚SOP封装
- 高可靠性
- 不产生电磁干扰/射频干扰 (EMI/RFI)
- 不受辐射电磁场的影响
应用
- 安全
- 无源红外探测器 (PIR)
- 数据信令
- 传感器电路
- 电表（电度表、水表、燃气表）
- 医疗设备—患者/设备隔离
- 工业控件
- 仪器仪表
- 多路复用器
- 数据采集
- 电子交换
- I/O子系统
规范
- 阻断电压：60VP
- 反向输入电压：5V
- 连续输入控制电流：50 mA
- 1A峰值输入控制电流（10ms）
- 70mW输入耗散功率
- 封装总功耗：400mW
- 工作温度范围：-40°C至+85°C
引脚配置

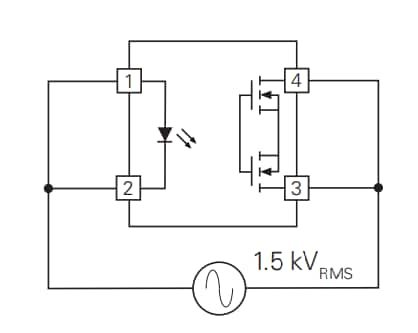

隔离测试电路
