KEMET R75H AEC-Q200薄膜电容器
KEMET R75H 符合AEC-Q200标准的薄膜电容器由金属化聚丙烯薄膜制成，具有镀锡径向引线。径向引线电焊在电容器绕组末端的金属层上。这些电容器采用自熄性、耐溶剂塑料外壳，其热固性树脂材料符合UL 94 V-0要求。KEMET R75H AEC-Q200电容器根据电压参数和引线间距采用两种不同的绕组结构。这些汽车级器件符合AEC–Q200认证要求。
特性
- 可用于恶劣环境
- 自恢复特性
- 符合RoHS指令，无铅端接
- 自熄性、耐溶剂塑料外壳
- 汽车级（AEC-Q200）
- 卷带包装，符合IEC 60286-2标准
应用
- 谐振、缓冲器和直流滤波器
- 汽车用OBC和直流/直流转换器（EV和混合动力）
- 太阳能系统逆变器和微型逆变器
- WBG转换系统（电源和逆变器）
规范
- 电压范围：160VDC 至2000VDC
- 电容范围：1nf至33µF
- 电容容差：±5%、±10%或±20%
- 引线间距：10mm至37.5mm
- 气候类别：55/110/56 IEC 60068-1
- 工作温度范围：-55 °C至+125 °C

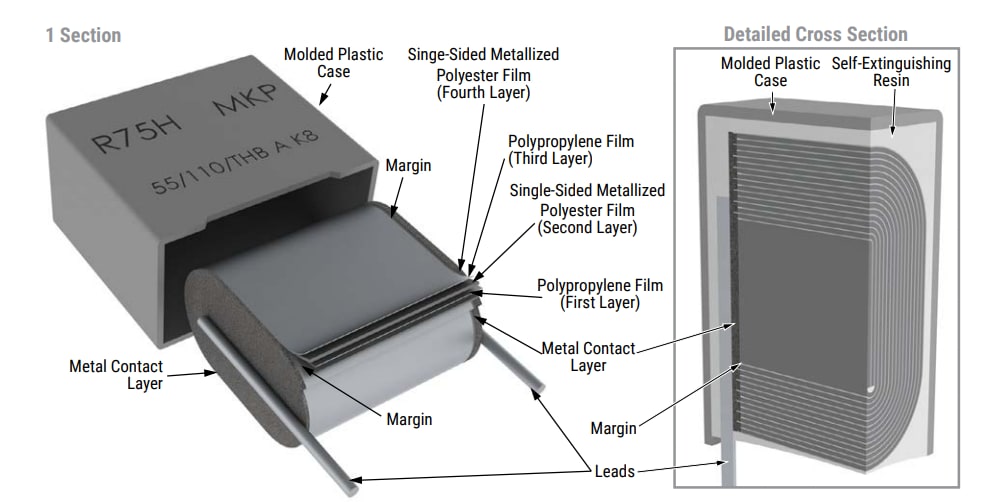

构造

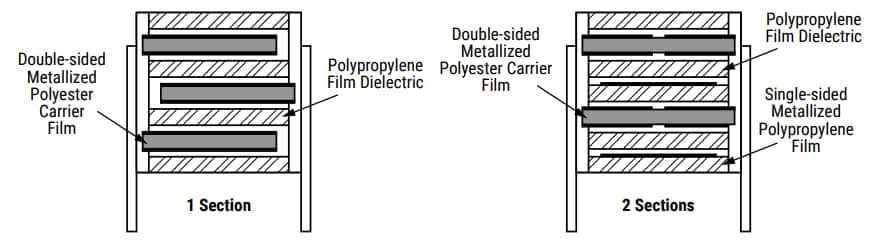

绕组方案
