KEMET APL9x矩形铝聚合物电容器
KEMET APL9x矩形铝聚合物电容器通过AEC-Q200认证，专为需要紧凑型设计的48V汽车应用与平台而打造。这些电容器具有高电容、强大的抗振动能力和高纹波电流。这些矩形电容器的额定温度为+125°C，具有出色的容积效率，其外形易于集成到模块中进行堆叠。该矩形外形可利用铝壳体的大表面积和厚度方向，便于与散热器配合，从而为需要扁平化设计的应用提供解决方案。此系列电容器可水平或垂直安装。KEMET APL9x矩形铝聚合物电容器主要用在汽车领域，例如轻度混合动力汽车 (MHEV) 48V逆变器上DC链路，以及48V数据中心电源的输入电容器。
特性
- 矩形可实现良好的容积效率和模块化堆叠选项
- 易于使用多个散热片选项
- 高度限制解决方案/紧凑
- 出色的浪涌电压承受能力
- 出色纹波电流能力
应用
- 48V系统电机驱动器上的直流链路
- 水泵
- 动力转向
- 冷却风扇
- 汽车
- 48V逆变器上的直流链路，用于轻度电动车
- 输入电容器
- 48V系统数据中心电源
规范
- 符合AEC-Q200标准
- 寿命：2000小时（+125°C时）
- 抗振性能：高达20g
- 最大纹波电流：12.4至26A
- 电容范围：60μF至1100μF
- 额定电压：63VDC 至250VDC
- 工作温度范围：-55 °C至+125 °C

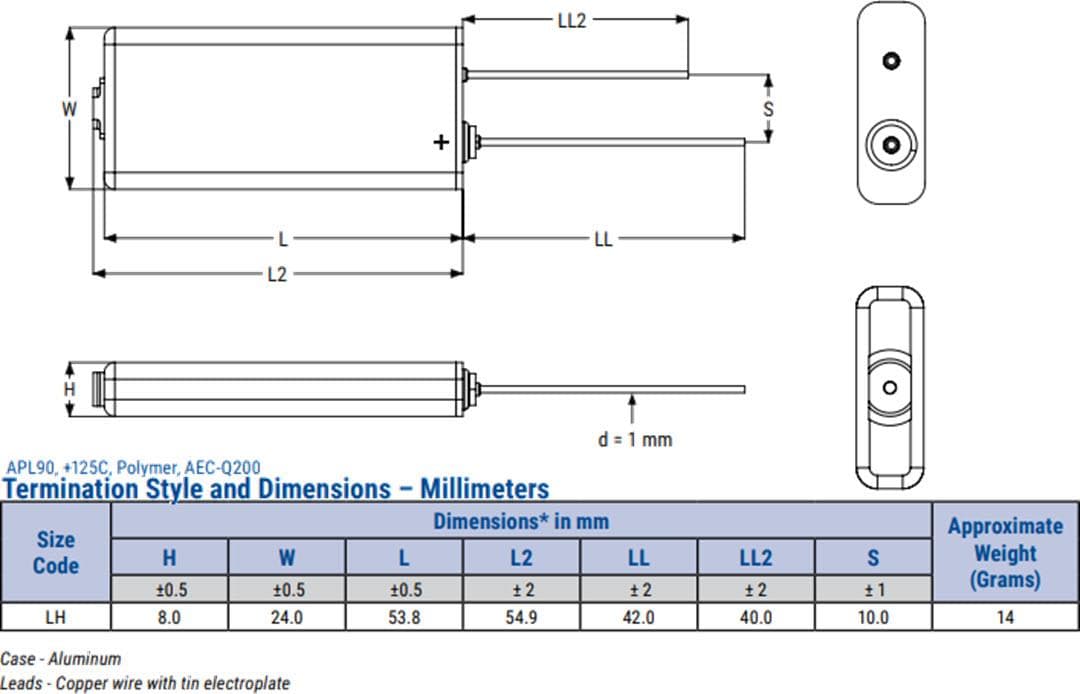

APL90尺寸

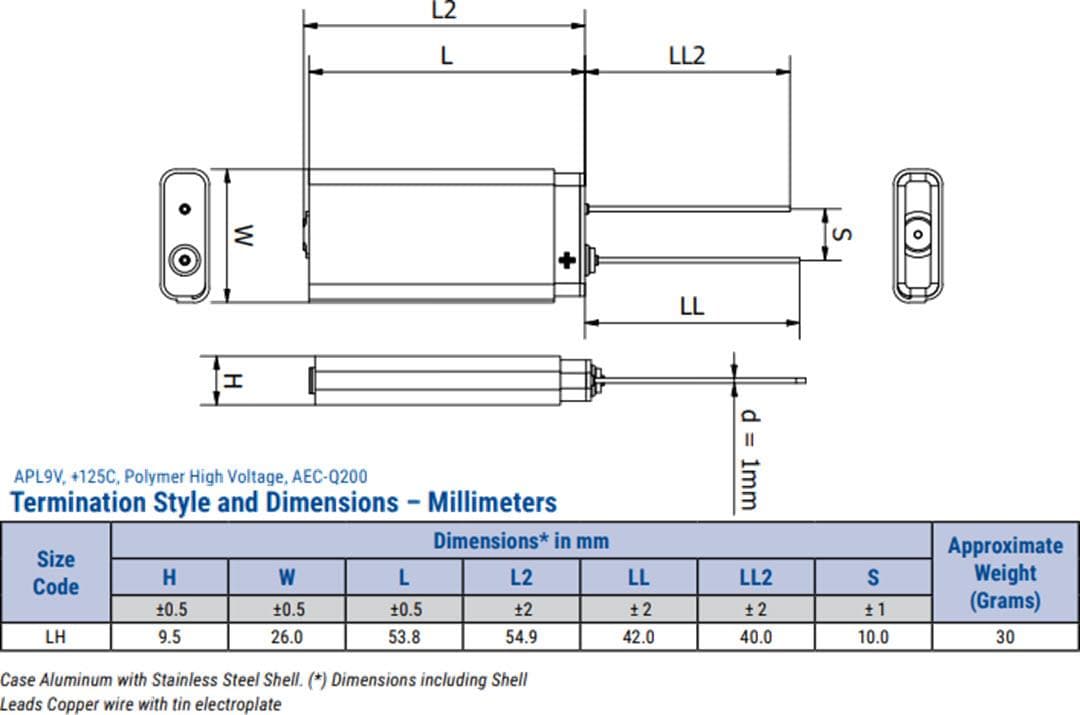

APL9V尺寸
相关电容器
KEMET Telecom铝电解电容器
电压范围为2.5VDC 至600VDC，额定电容高达12000000µF，使用寿命为2000至18000小时。
View Results ( 3 ) Page
| 物料编号 | 数据表 | 电容 | ESR | 高度 | 长度 | 端接类型 | 电压额定值 DC | 宽度 |
|---|---|---|---|---|---|---|---|---|
| APL90A661LF063 |  |
660 uF | 16 mOhms | 8 mm | 36.4 mm | Through Hole | 63 VDC | 24 mm |
| APL9VA600LH250 | |
60 uF | 90 mOhms | 9.5 mm | 53.8 mm | Radial | 250 VDC | 26 mm |
| APL90A112LH063 | |
1.1 mF | 10.5 mOhms | 8 mm | 53.8 mm | Wire | 63 VDC | 24 mm |
