KYOCERA AVX 9159-800双接入卡缘连接器

Kyocera AVX 9159-800双入口卡缘连接器设计采用经过现场验证的弹簧触点技术。这些连接器采用弹簧镀金铍铜触点，1mm小脚距，因此是外形小巧的垂直卡缘连接器。该设计允许从电路板的顶部或底部连接配对板。9159-800双接入卡缘连接器还具有150VAC (RMS) 或等效直流电压，每个接触点电流可达2A，耐用性为50个周期。这些卡缘连接器用于家居自动化、交通、白色家电、信息娱乐和汽车车身电子设备。

特性

  • 弹簧镀金铍铜触点，1mm小脚距
  • 具有较高的电气和机械性能
  • 适用于恶劣环境
  • 有4至20位可供选择
  • 小尺寸垂直卡缘连接器
  • 无需焊接即可轻松安装
  • 高可靠性和低接触电阻
  • 每触点额定电流高达2A
  • 150VAC (RMS) 或等效直流电压

规范

  • PA4T，UL94 V0，无卤素绝缘材料
  • 额定电流
    • 2A，适用4至8位
    • 1.7A，适用10至14位
    • 1.4A，适用16至20位
  • 弹簧镀金铍铜触点，脚距减小1mm
  • 存储温度范围：-40°C至60°C
  • -40 °C 到 125 °C 工作温度
  • 插拔次数：50次

应用

  • 家居自动化
  • 运输
  • 白色家电
  • 信息娱乐
  • 汽车车身电子设备
  • 工业和工厂自动化（传感器和光幕）

其他资源

安装和插配配置

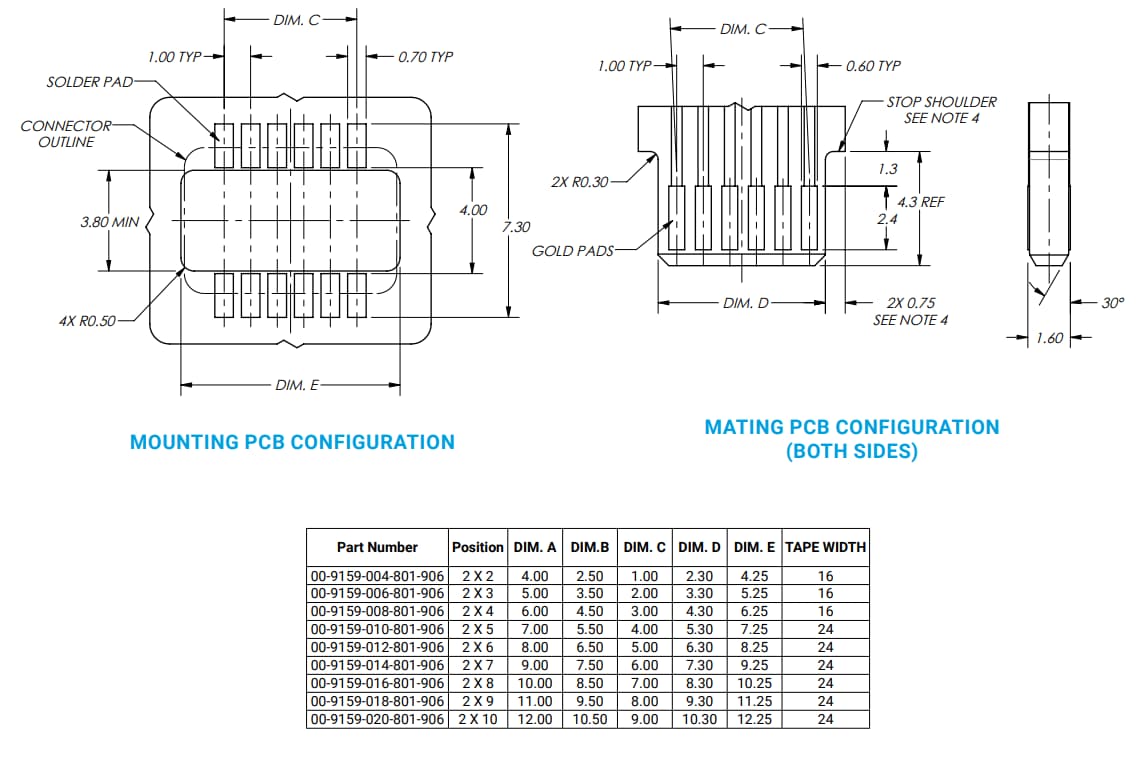

机械图纸 - KYOCERA AVX 9159-800双接入卡缘连接器
发布日期: 2024-10-08 | 更新日期: 2025-01-09
