Lattice Semiconductor 模块化FMC转接板与DisplayPort子卡
Lattice Semiconductor模块化FMC转接板与DisplayPort子卡专为与其他外设通信、扩展功能和方便定制而开发。

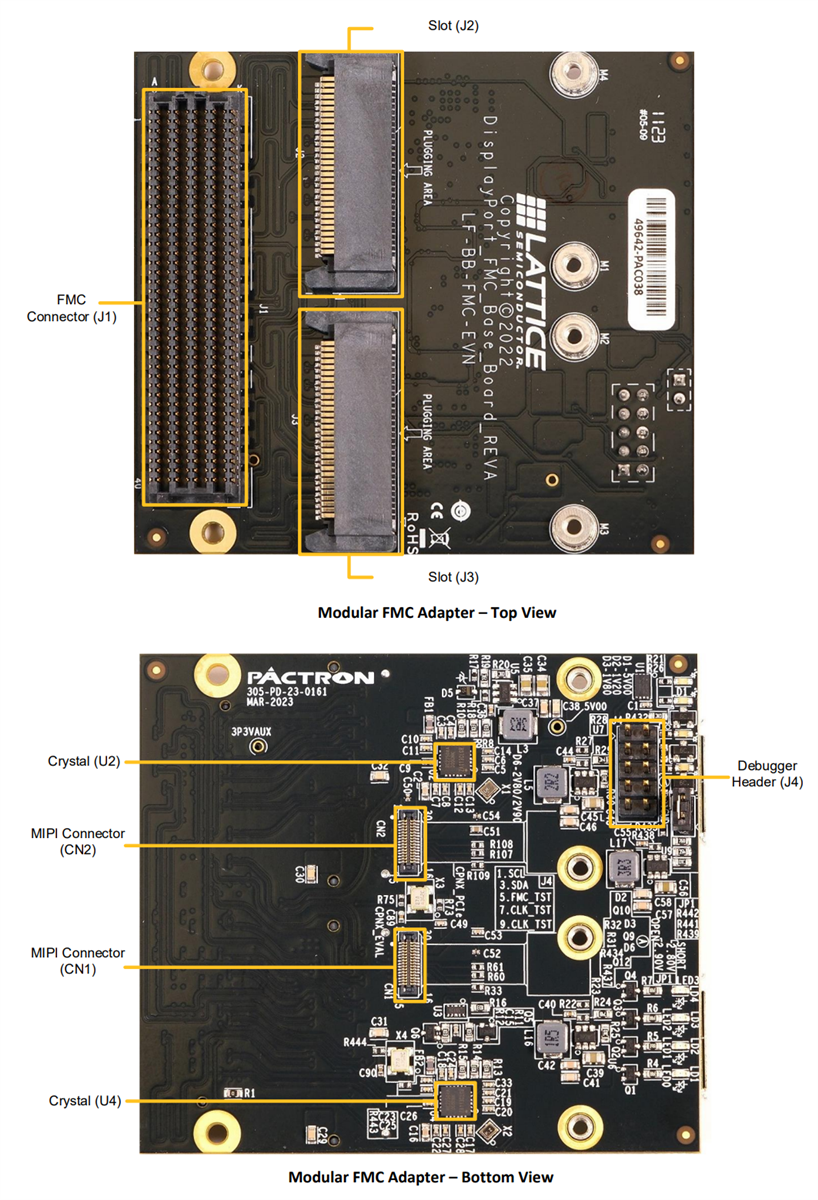

模块化FMC转接板是一块基板，可通过FMC连接器将Lattice FPGA开发套件连接至多达两个发射器板和/或接收器板，例如DisplayPort发射器板、DisplayPort接收器板和嵌入式DisplayPort发射器板。可根据接口需求灵活选配各类板卡。
DisplayPort接收器板通过插槽接口与模块化FMC转接板连接。该板支持多达4通道的RX接口，并采用标准的DisplayPort接口。
Lattice DisplayPort发射器板通过插槽接口与模块化FMC转接板连接。该板支持多达4通道的TX接口，并采用标准的DisplayPort接口。
嵌入式DisplayPort发射器板通过插槽接口与模块化FMC转接板连接。该主板支持TX接口，最多可达4条通道，并配有40位FPC（扁平电缆）连接器，用于嵌入式DisplayPort接口。
特性
- 支持高达20Gbps的数据速率，并允许方便的插拔各种视频接口
- FMC连接器包含标准FMC（fpga夹层卡）板接口
- 轻松评估各种DisplayPort接口
- 每个FMC模块化转接板最多支持两块不同的发射器板和接收器板
- 注意：请勿将视频和以太网子卡混用
零件对比
LF-BB-FMC-EVN - 模块化FMC转接板
LF-DP-FMCTX-EVN - DisplayPort发射器子卡
LF-DP-FMCRX-EVN - DisplayPort接收器子卡
LF-EDP-FMCTX-EVN - 嵌入式 DisplayPort发射器子卡
模块化FMC转接板概述
