Littelfuse PGB2 0201系列PULSE-GUARD® ESD抑制器
Littelfuse PGB2 0201系列PULSE-GUARD® ESD抑制器有助于保护敏感电子设备免受静电放电(ESD)的影响。这些ESD抑制器具有超低电容、低漏电流和快速响应时间。 PGB2 0201 ESD抑制器采用复合材料，可抑制快速上升的ESD瞬变，同时几乎不会增加电路的电容。 这些PULSE-GUARD ESD抑制器补充了集成电路的片上保护，非常适合用于需要低电容的低压高速应用。这样可确保最大限度地降低对数据信号完整性的干扰。典型应用包括天线电路、网络硬件、HDMI 1.3/1.4/2.0、USB 3.2、计算机外设、SATA和eSATA、外部存储、机顶盒和数码相机。
特性
- 无铅、无卤，符合RoHS指令
- 超低电容
- 漏电流低
- 响应速度快
- 一条保护线
- 双向
- 可耐受多次ESD冲击
- 兼容拾取与放置过程
规范
- 漏电流：0.01µA
- 触发电压：300V
- 钳位电流：20V
- 电容：0.05pF（1MHz时）
- 工作温度范围：-40°C至85°C
- 8kV IEC 61000-4-2直接放电
- 15kV IEC 61000-4-2空气放电
- 响应时间：1ns（最大值）
- 耐受脉冲：1000 SD
应用
- 天线电路
- 笔记本电脑/台式电脑
- 网络硬件
- HDMI 1.3/1.4/2.0
- USB 3.2
- 计算机外设
- 数码相机
- 外部存储器
- 机顶盒
- SATA和eSATA

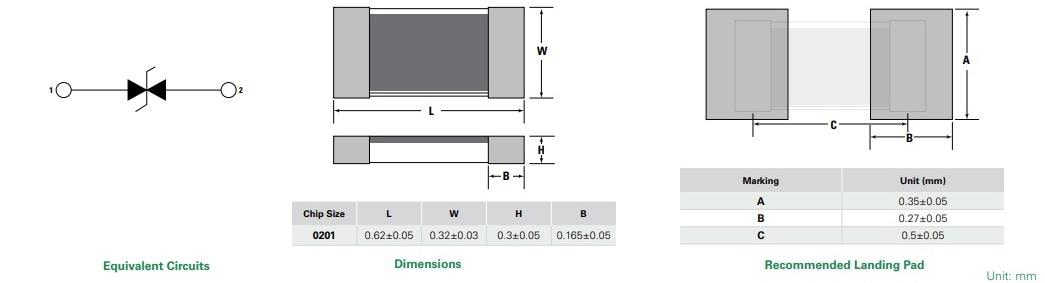

机械图
