Littelfuse QJxx25xHx交变型三端双向可控硅晶闸管
Littelfuse QJxx25xHx晶闸管是25A交变型三端双向可控硅固态开关，设计用于交流开关和相位控制应用。这些三端双向可控硅适用于电机速度控制、温度调制控制、照明控制和静态开关继电器等应用。Littelfuse QJxx25xHx晶闸管可在第一、二、三象限工作，用于需要高dv/dt功能的电路中。
特性
- 电压性能最高可达600V
- 浪涌能力高达250A（60Hz半周期）
- 无卤素、符合 RoHS 指令
- 通过UL 1557认证，是电隔离半导体器件
应用
- 交流开关
- 相位控制
- 加热
- 照明
- 电机速度控制
- 交流固态开关
- 工业电动工具
- 训练设备
- 白色家电
- 商用电器
- 具有高电感负载的应用
规范
- IT(RMS)：25A
- 400V、600V或800V VDRM/VRRM
- IGT：35mA至85mA
- 封装
- TO-220R
- TO-220L
- TO-263 D2-Pak
- TO-218X
- TO-218AC

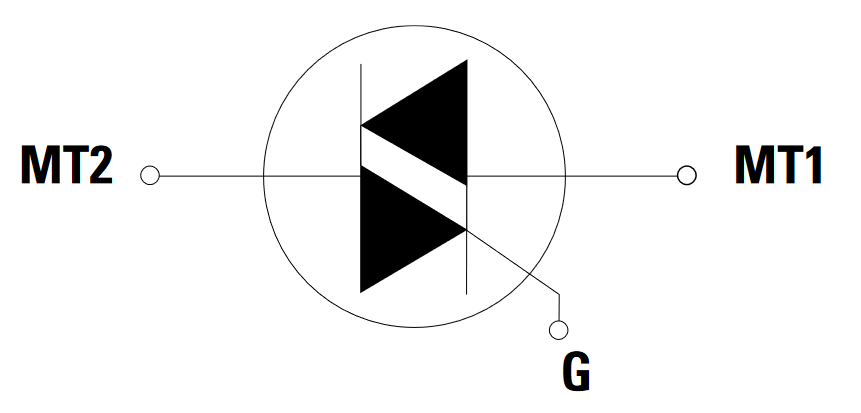

原理图符号
