Littelfuse SMF4L-T1G低漏电流TVS二极管
Littelfuse SMF4L-T1G低漏电瞬态电压抑制器 (TVS) 二极管设计用于保护敏感系统或元件免受高电压和大能量瞬变的破坏。这些二极管具有快速响应（小于1ns）、低齐纳阻抗、高浪涌和良好的钳位能力。SMF4L-T1G TVS二极管具有5V至78V单向峰值反向电压范围和400W最大峰值功耗。SMF4L-T1G低漏电流二极管非常适合用于保护I/O接口、VCC总线以及手机、便携式电子设备和商业机器中使用的其他易损电路 。漏电流低，因此特别适合用于电池供电电子产品、电源以及其他工业和消费类应用。
特性
- 齐纳瞬变过压抑制器
- 工作反向电压峰值范围：5V至78V（单向）
- 功率峰值：400W（1ms时）
- 直流功耗：385mW (TA=25°C)
- 低漏电流
- 响应时间通常小于1ns
- 每人体模型的ESD额定值为3级 (>16kV)
- 工作温度范围：-55°C至150°C
- IEC-61000-4-2 ESD 30kV（空气放电）和30kV（接触放电）
- 电气快速瞬变 (EFT) 额定值：40A（符合IEC 61000-4-4标准）
- 占位面积小：8.45mm2
- 8mm卷带（每卷3000个）
- 带中引线方向（阴极引线至链轮孔）
- 无铅，符合RoHS指令
应用
- 手机
- 便携式电子产品
- 工业
- 消费电子产品
- 电源
- 商业机器
- 电池供电电子产品
功能图

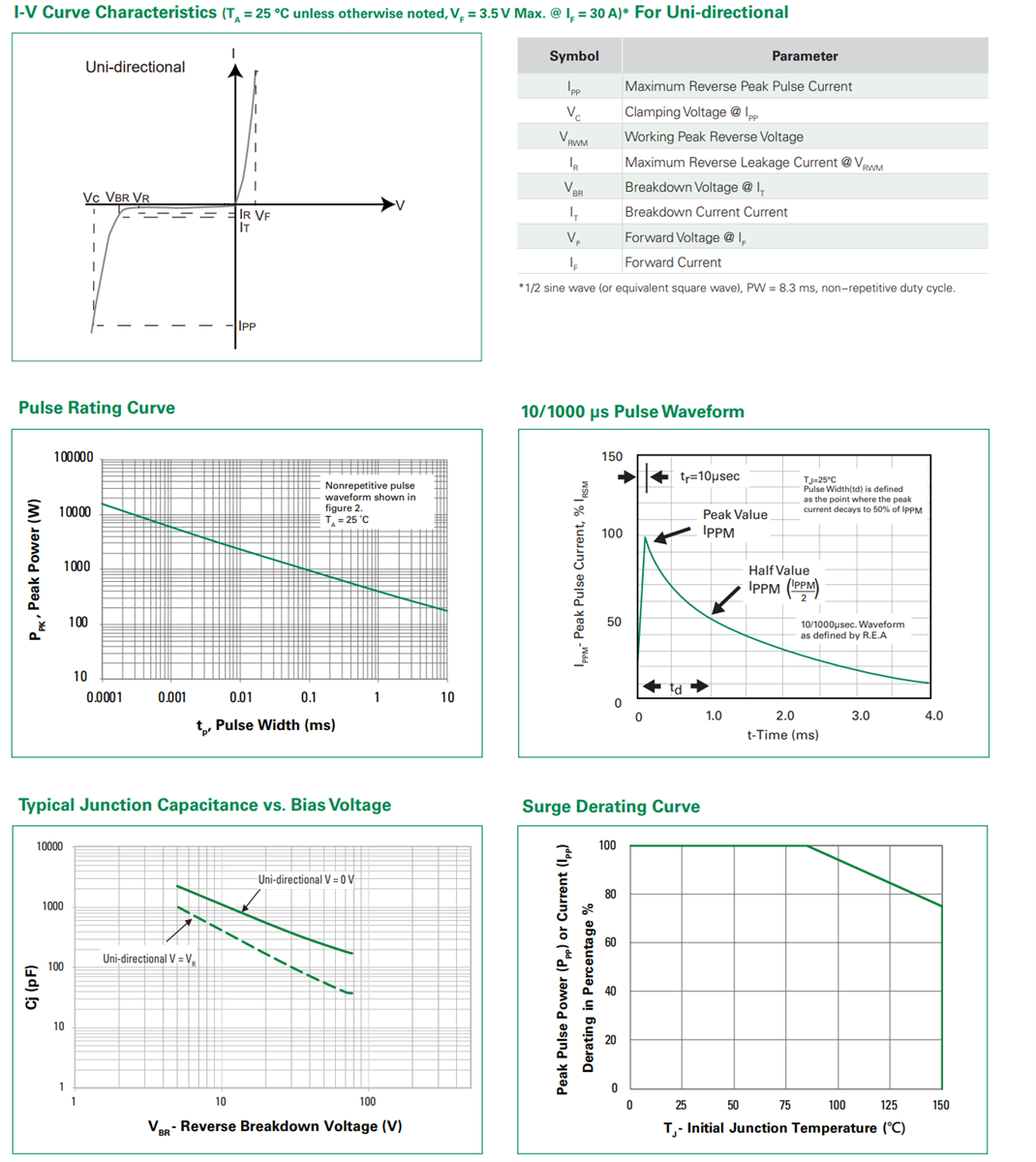

性能图

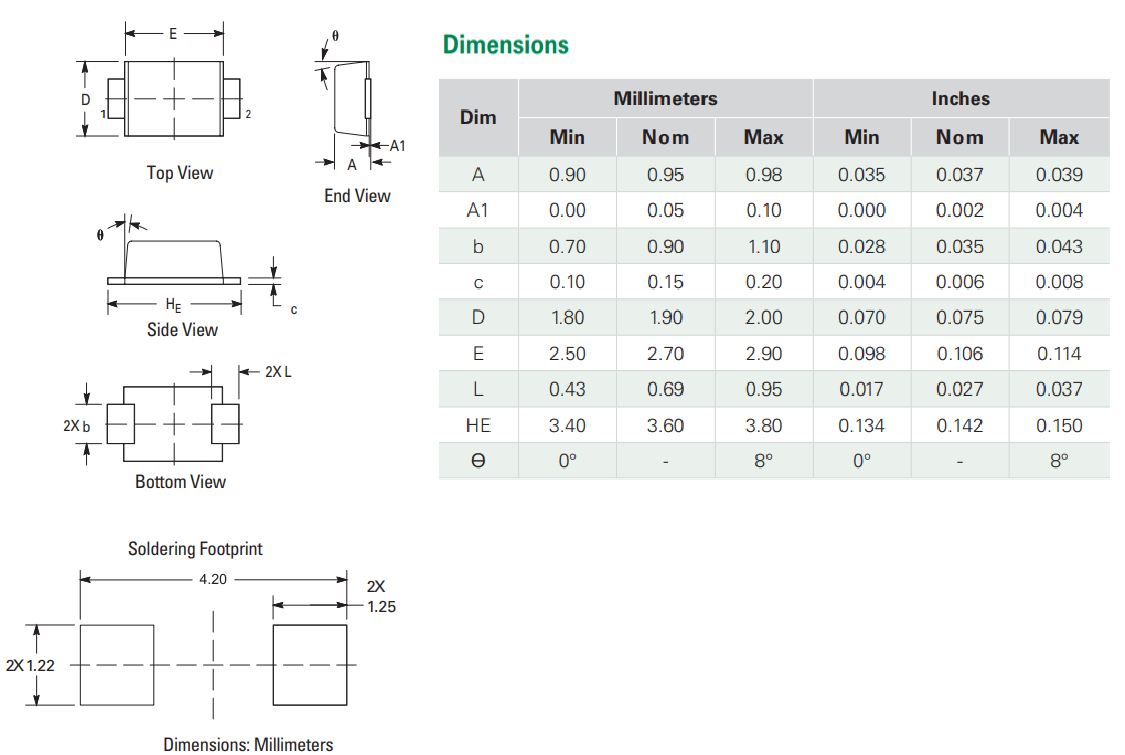

尺寸图纸
发布日期: 2023-08-18
| 更新日期: 2023-08-22
