Microchip Technology ZL30671LFG7系统同步器
Microchip Technology ZL30671LFG7系统同步器提供 1、2或3通道同步以太网 (SyncE) 数据包时钟同步。该器件采用miTimePLL时序技术，优化用于5G传输和无线基础设施设备。该模块集成了时序卡PLL和线路卡PLL所需的所有特性。该同步器具有高集成度和超低抖动，因此非常适合用于具有有源和冗余时序卡的基于底盘的系统。该模块适合用于计时器件需要具有定时卡和线路卡PLL特性的单板应用。Microchip Technology ZL30671LFG7系统同步器采用LGA-80封装，工作温度范围为-40°C至+85°C。
特性
- 一个、两个或三个DPLL通道
- 时序符合ITU-T 8262、G.813、G.812、G.8273.2、Telcordia GR-1244、GR-253标准
- 可编程带宽：1mHz至470Hz
- 所有输入丢失时为自由运行或保持
- 无中断基准切换
- 高分辨率保持平均
- 每DPLL相位调整，1ps分辨率
- 可编程跟踪范围、相位斜率限制、频率变化限制和其他高级特性
- 本地振荡器
- 采用单个TCXO或OCXO工作：23.75MHz至25MHz、47.5MHz至50MHz、114.285MHz至125MHz
- 极低抖动应用可将TCXO或OCXO作为稳定参考，将低抖动XO作为抖动参考
- 输出时钟频率发生
- 从<0.5Hz至1045MHz的任何输出频率（Synth0最大180MHz）
- 高分辨率小数频率转换，误差为0ppm
- 合成器1和2具有整数和小数分频器，总共形成5个频率系列
- Synth 1和2的输出抖动<0.3ps RMS
- 小数分频器的输出抖动通常<1ps RMS，很多频率<0.5ps RMS
- 每个HPOUTP/N对都可以是LVDS、LVPECL、HCSL、2xCMOS、HSTL或可编程差分
- 在2xCMOS模式下，P和N引脚可以在不同频率（例如：125MHz和25MHz）
- 四个输出组，每个组都有VDDO引脚；CMOS输出电压范围为1.5V至3.3V
- 每合成器相位调整，1ps分辨率
- 每输出可编程占空比
- 精确的输出对准电路和每输出相位调整
- 每输出启用/禁用和无故障启动/停止（停止高电平或低电平）
- 输入时钟
- 最多接受10个差分或CMOS输入
- 从5Hz至900MHz的任何输入频率
- 每输入活动和频率监控
- 自动或手动基准切换
- 反向或非反向切换
- 任何输入均可为1PPS SYNC输入，用于REF+SYNC频率/相位/时间锁
- 输入-输入相位测量，1ps分辨率
- 输入-DPLL相位测量，1ps分辨率
- 每输入相位调整，1ps分辨率
- 一般特性
- 内部闪存上电时自动自配置
- 输入至输出对准：<200ps（外部反馈）
- 快速REF+SYNC锁，用于低成本振荡器频率和1PPS相位对准
- 内部补偿 (1ppt)，用于DPLL和输入监控器中本地振荡器频率误差
- 每个DPLL和每个小数输出分频器的数控振荡器行为
- 易于配置的设计无需外部VCXO或环路滤波器元件
- 7个GPIO引脚，具有多种可能的行为
- SPI或I2C处理器接口
- 1.8V和3.3V内核VDD电压
- 功率：3W，用于2路输入、1路合成器、6路LVDS输出
- 工作温度范围：-40°C至+85°C
- 11mm x 11 mm LGA-80封装
- 无铅
应用
- 中央系统计时IC，用于SyncE、SyncE+1588、SONET/SDH、OTN无线基站和其他运营商级系统
- 8262/813 EEC/SEC、Telcordia Stratum 2-4

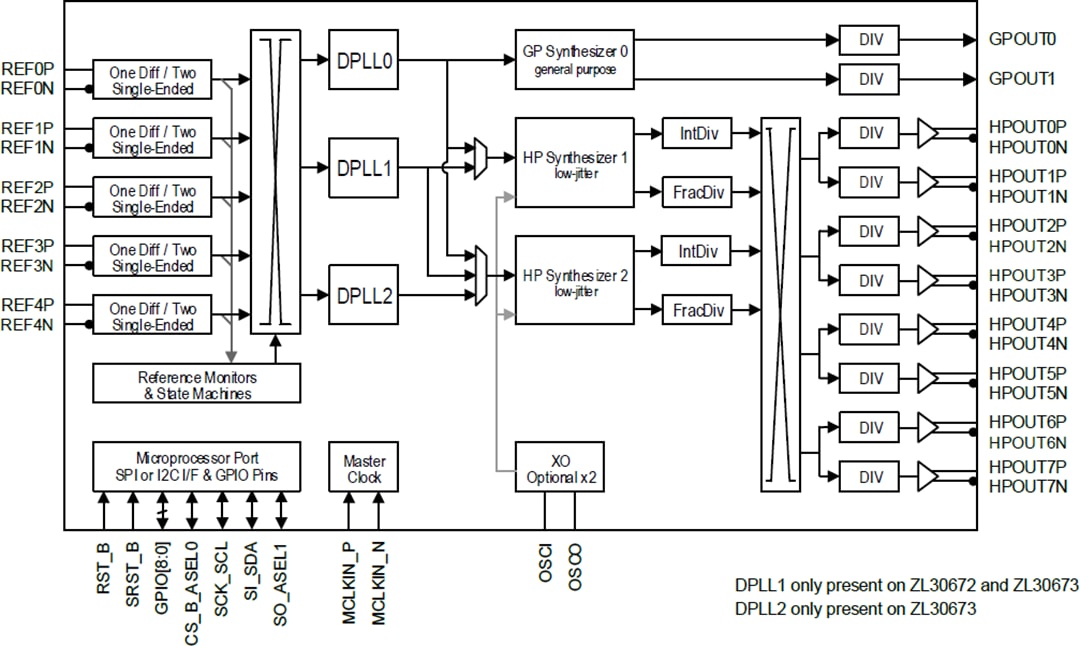

框图

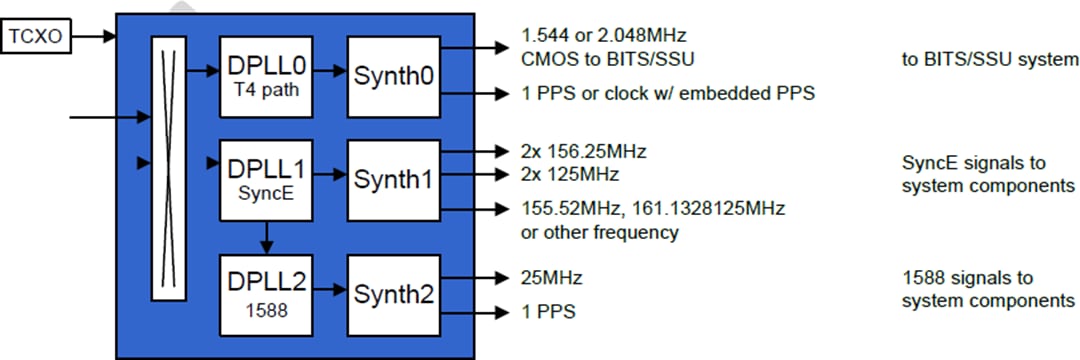

应用实例
