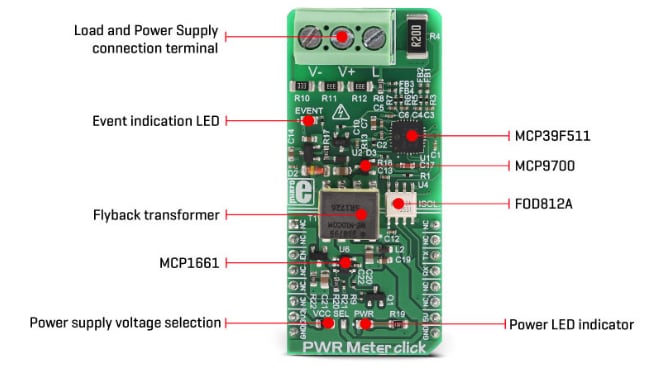

Mikroe MIKROE-3169功率表Click板
MikroElektronika MIKROE-3169功率表Click板是一款功率测量Click board™，能够测量通过负载（连接到交流/直流电源）的电压和电流。该click板设有高分辨率24位双路Σ-Δ ADC（带差分输入）、用于温度测量的10位ADC，以及基于UART的简单命令协议。MIKROE-3169功率表click板适用于便携式和汽车设备、嵌入式电子设备以及智能配电系统应用中的数字电源监控和电能计量。
MIKROE-3169功率表Click板采用Microchip的MCP39F511A 功率监控IC，具有片上16位处理内核和电能累加特性。该IC是一款先进的功率监控IC，能够根据对连接的负载和电源的测量值计算功率特性。MCP39F511A IC可计算有功、无功和视在功率、电流和电压RMS、线路频率及功率因数。
特性
- 高分辨率24位双路Σ-Δ ADC，具有差分输入
- 用于温度测量的10位ADC
- 0.2低串联电阻
- MCP39F511A功率监控IC，设有片上16位处理内核
- 基于UART的简单命令协议
- 输入电压：3.3V或5V
- UART接口
- 尺寸：57.15mm x 25.4mm
- 重量：约31g
应用
- 数字功率监控
- 便携式和汽车设备中的功率计量
- 嵌入式电子产品
- 针对交流或直流电源装置的实时功率特性测量
- 智能配电系统
