Mikroe MIKROE-3017 Hexiwear工作站
MikroElektronika MIKROE-3017 Hexiwear工作站是一款全功能型开发板，通过快速的物联网原型设计扩展了物联网工具的功能。MIKROE-3017开发板用于评估NXP Kinetis K64F MCU，这是一款工作频率为120MHz的ARM® Cortex® M4 MCU，设有1M闪存和256K SRAM。MIKROE-3017板包括mikroBUSTM插座、microSD卡插槽、数字温度传感器、按钮、LED和音频放大器。借助Hexiwear工作站，您可以通过各端口的三个连接器将Hexiwear连接到外部设备。Hexiwear结合了高端器件的款式和易用性，具有可扩展性。该开发板设有OpenSDA编程器mikroProg，以及可以对连接到扩展坞的Hexiwear进行编程和调试的在线调试器。
Hexiwear工作站配备了两个音频放大器，用于放大VS1053（立体声MP3音频编解码器IC）的线路声音。这些音频放大器以高达675mW的连续RMS功率驱动两个内置8Ω扬声器。MIKROE-3017板包括四个mikroBUSTM插槽，可连接数百种click boardTM。Hexiwear工作站采用保护性盒封装，相关文件、USB电缆、Hexiwear工作站电路板均置于防静电袋中。MIKROE-3017板的尺寸为266mm x 220mm，电路板重490g。
特性
- 输入电压：
- 5VDC（通过USB电缆）
- 7VAC至23VAC或9VDC至32VDC（通过适配器）
- 功率容量：
- 高达500mA（采用USB）
- 高达1.6mA（采用外部电源）
- 30mA功耗
- 电路板尺寸：266mm x 220mm
- 电路板重量：490g
- 快速物联网原型设计应用
- ARM 32位构架
- 接口：
- PWM、I2C、GPIO、模拟、1-Wire、UART、USB和SPI

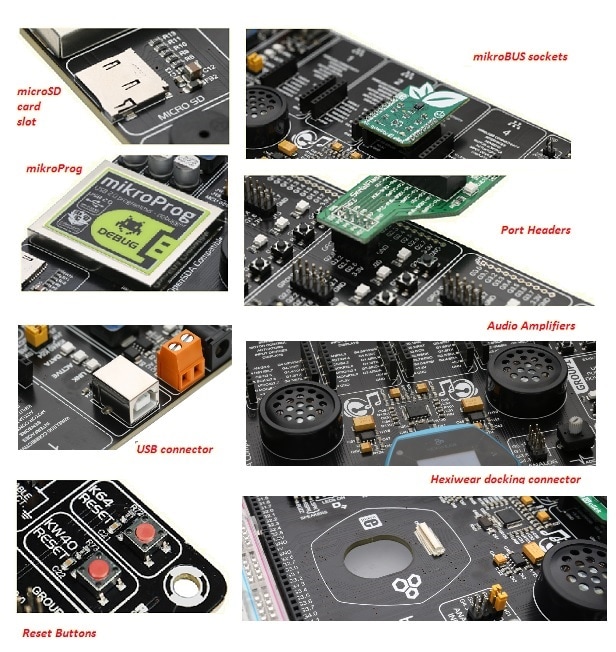

套件内容
- USB连接器
- microSD卡插槽
- 音频模块
- 端口接头
- DS1820温度传感器
- 压电式蜂鸣器
- mikroProg
- 复位按钮
- Hexiwear对接连接器
- I/O组
- 按钮
- LED
- 排针
- mikroBUSTM插座
