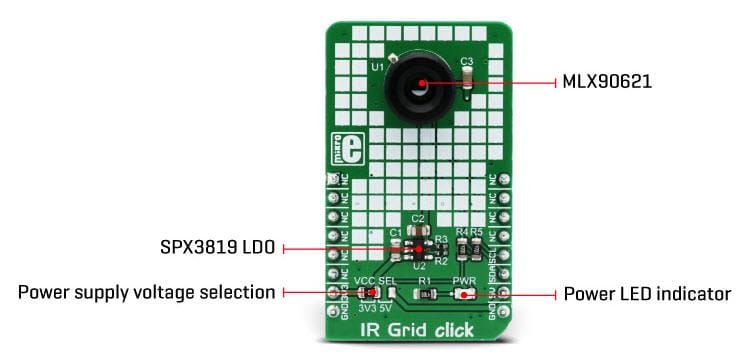

Mikroe MIKROE-2622 IR Grid click板
MikroElektronika MIKROE-2622 IR Grid click板是一款热成像传感器，具有由64个工厂校准的红外元素（像素）组成的阵列。这些红外元素排列成4行16像素，每个元素在其局部视场 (FOV) 内可测量高达300℃的物体温度。该click板采用MLX90621BAD红外传感器，仅有四个引脚。MLX90621BAD采用行业标准TO39封装。该传感器配有2Kbit EEPROM，用于存储补偿和校准参数。
MLX90621BAD红外传感器阵列IC具有一个I2C兼容数字接口，可连接各种不同的MCU。该click board™采用的传感器可提供40°x 10° FOV。该传感器具有高达512帧/秒 (FPS) 的输出速率。
特性
- 板载模块：Melexis MLX90621 16x4红外阵列传感器，设有EEPROM
- 64个工厂校准传感器
- 可实现高达300℃的非接触式温度测量
- 可编程刷新率高达512Hz
- 集成2048Kbit EEPROM，用于存储配置和补偿参数
- 接口：I2C
- 输入电压：3.3V或5V
- Click板尺寸：L (57.15mm x 25.4mm)
应用
- 热扫描仪
- 精确的非接触式温度测量
- 家中的热量泄露
- 运动部件的工业温度控制
- 其他类型的加热物体定位
- 人体存在
- 类似应用
