Mikroe MIKROE-3133 Servo Click板

MikroElektronika MIKROE-3133 Servo Click板是一款具有电压检测电路的16通道脉冲宽度调制 (PWM) 伺服驱动器。该驱动器用于同时控制16个伺服电机，每个电机都有自己的可编程PWM信号。该PWM信号的编程频率范围为24Hz至1526Hz，此范围非常适合用于驱动各种伺服系统。MIKROE-3133 Servo Click板可在16个不同的伺服通道上提供12位PWM控制信号，每个通道上的检测电阻均支持电流读数。

该Servo Click板集成了NXP的12位16通道PWM驱动器、LTC2497 16位16通道Δ-Σ ADC以及I2C接口。16位ADC用于对16个通道中每个通道上的分流电阻上的压降进行采样，从而提供有关伺服电流消耗的反馈。MIKROE-3133 Servo Click板可提供有关伺服操作参数的信息，无需对伺服系统本身进行其他修改。MIKROE-3133 Servo Click板的尺寸为57.15mm x 25.4mm。典型应用包括电影或戏剧行业、机器人技术和遥控 (RC) 玩具。

特性

  • 16个不同伺服通道上的12位PWM控制信号
  • 每个通道上的检测电阻支持每个通道的电流读数
  • GPIO和I2C接口
  • 输入电压范围：3.3V或5V
  • 57.14mm x 25.4mm click板尺寸
  • 重量：约32g

套件内容

  • NXP的PCA9685集成式12位16通道PWM驱动器
  • LTC2497 16位16通道Δ-Σ ADC（具有简单的驱动输入电流消除功能）
  • Analog Devices的I2C接口
  • 电源LED指示灯

应用

  • 电影或戏剧行业
  • 机器人技术
  • 遥控 (RC) 玩具

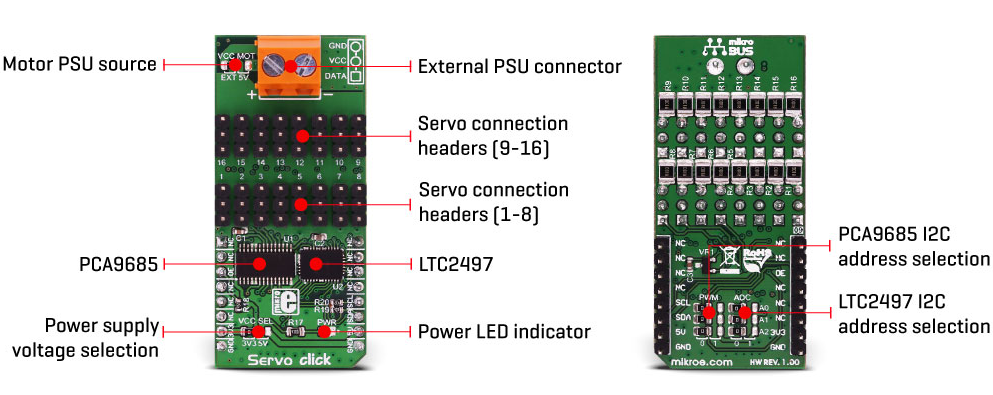

MIKROE-3133 Servo Click板概述

Mikroe MIKROE-3133 Servo Click板
