Mikroe Vibro Motor Click Board™
MikroElektronika Vibro Motor click Board™设计用于在小型手持式设备上添加简单的单引脚驱动型触觉反馈。该Click板设有一个偏心旋转质量 (ERM) 电机，电机转子上包含一个小型偏心锤，可以产生振动效应。该款振动电机click板具有低功耗，结构极为紧凑。该板采用DMG3420U和小型MOSFET来驱动ERM电机，保护二极管可保护晶体管免受反向电压的损害。PWM信号可切换MOSFET的栅极，进而控制通过电机的电流，从而直接影响电机的速度。该款振动电机Click板非常适合用于寻呼机、RFID扫描仪和手机等应用。
特性
- Compact size
- Low power consumption
- Adds one-pin-driven haptic feedback on any design
- C1026B002F eccentric rotating mass (ERM) motor
- 9000rpm ERM motor speed
- DMG3420U MOSFET drives the motor
- Protection diode to protect the transistor from reverse voltage
- PWM signal to drive the MOSFET
- Vibration motor
- Power LED indicator
- 50dB mechanical noise
- -20°C to +60°C operating temperature range
应用
- Pagers
- RFID scanners
- Cell phones

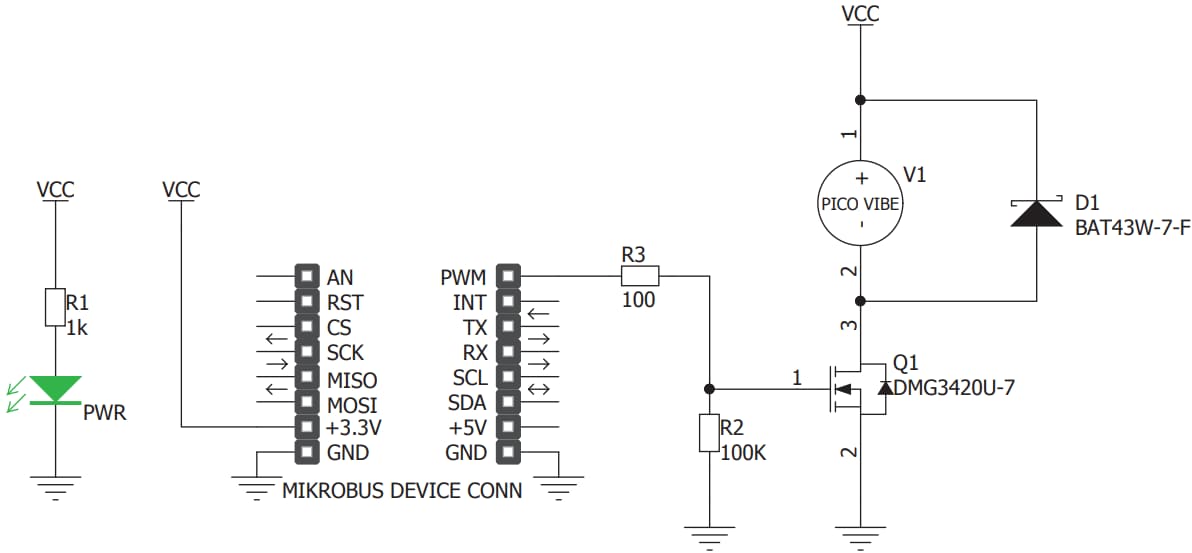

Schematic
视频
