Molex 2.0mm I/O PCB连接器

Molex 2.0mm I/O PCB连接器可采用直式和直角方向，具有较高的设计灵活性。这些连接器包括与通孔和表面贴装PCB布局兼容的插孔和插座。I/O PCB连接器是自动安装型器件，可以节省时间并提高工作效率。这些I/O连接器镀金，由黄铜和磷青铜制成。这些6和10电路PCB插座非常适合用于工业市场，面向伺服电机控制器、放大器和线对板器件。

规范

  • 包括2.0mm间距IEEE 1394-1994连接器
  • 屏蔽I/O PCB连接器
  • 直角和直式方向
  • 回流DIP
  • 符合RoHS指令
  • 包括插孔和插座
  • 通孔和表面贴装端接接口类型
  • 自动安装
  • 工作温度范围：
    • -25°C至85°C（用于6电路插孔）
    • -40°C至85°C（用于10电路插座）

应用

  • 伺服电机控制器
  • 放大器
  • 线对板应用

规范

  • 40V (6x circuit) or 125V (8x and 10x circuits) maximum voltage
  • 1.5A (6x circuit) or 2.0A (8x and 10x circuits) maximum current at 22AWG
  • 100MΩ (6x and 10x circuits) or 1000MΩ (8x circuits) minimum insulation resistance
  • Dielectric withstanding voltages
    • 500VDC for 6x circuit (1 minute)
    • 350VAC for 8x circuit (1 minute)
    • 500VAC for 10x circuit (1 minute)
  • 30mΩ maximum contact resistance
  • 1.6mm PCB thickness

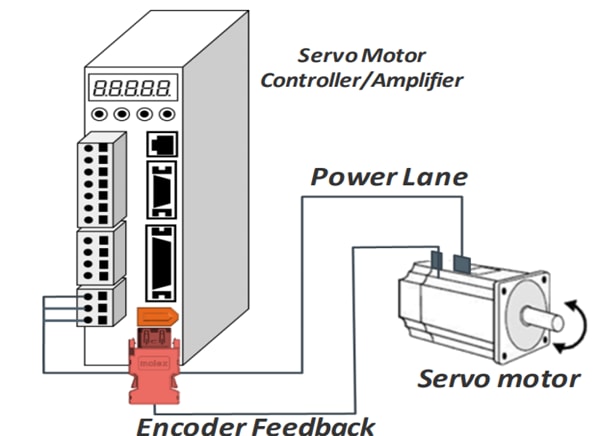

应用电路

Molex 2.0mm I/O PCB连接器
