Molex MX-DaSH线对线连接器系统
Molex MX-DaSH线对线连接器系统通过将电源、接地电路和高速数据连接集成到一个连接器系统中来优化汽车线束。该连接器系统降低了汽车和商用车辆应用的重量、尺寸和成本要求。MX-DaSH系列支持向区域架构过渡，专为电子控制单元 (ECU) 控制器/计算机中的紧凑连接而设计。该连接器系统提供多达31个电路，配有高速FAKRA Mini（HFM®）数据终端。Molex MX-DaSH线对线连接器系统通过独立的二级锁定 (ISL)、针脚保护板 (PPP) 和刀片保护装置，确保在恶劣环境下可靠运行并实现安全插配。MX-DaSH连接器系统不仅简化了组装操作，还最大限度地降低组装错误。
特性
- 优化布线
- 将多个连接器集成到单个连接器系统中
- 支持分区架构
- 包含用于高速数据传输的HFM模块
- 在恶劣环境中实现可靠运行
- 密封性能：T2/V1/S3级
- ISL、PPP和刀片保护
- 确保牢固插配和连接
- 便于设计组装实施
- 4个独特的键槽
- 防止误插，最大限度地减少组装错误
- 符合 RoHS 标准
应用
- 汽车
- 自动驾驶模块
- 计算模块
- 摄像系统
- 网关/开关模块
- 高分辨率4K显示器
- GPS
- 高速电缆网络
- 传感器-设备连接
- 环视摄像头
- LiDAR
- 商用车
- 信息娱乐
规范
- 多达31个电路和数据
- 终端尺寸：1.20mm、1.50mm和2.80mm
- 键控对插配要求
- 终端保持力：100N（最小值）
- 最大插拔力：70N
- 最大额定电压：250V
- 最小绝缘电阻：100MΩ
- PA66外壳
- 锡触点
- 工作温度范围：-40 °C至+85 °C或+120 °C

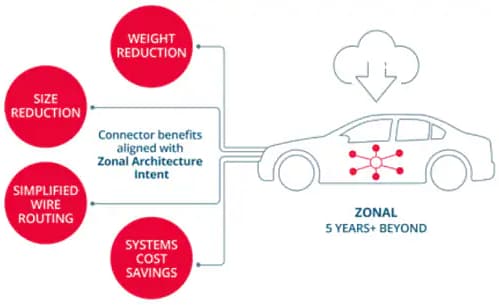

区域架构优化
其他资源
相关解决方案
Molex 电气化 (ECV) 解决方案
从根本上改变了车辆性能和效率。
