Molex SMP-MAX和SMP-MAX EVO 50Ω射频连接器
Molex SMP-MAX和SMP-MAX EVO 50Ω射频连接器是板对板和板对滤波器射频连接器，工作频率范围从DC到10GHz。此系列超小型连接器具有推入式和卡扣式耦合选项，以及表面贴装和通孔安装选项配置。2.7GHz时，高达300W以上的高额定功率为射频放大器提供了出色的性能。Molex SMP-MAX和SMP-MAX EVO 50Ω 射频连接器适用于各种电信和网络应用，包括基站、无线电头端、中继器和系统模块。
特性
- 宽工作频率范围：DC至10GHz
- 可选适配器长度：6.20mm至67.45mm
- 推入式和卡扣式联轴器选项
- 提供通孔和表面贴装选项
- 坚固的结构（4GHz时）
- SMP-MAX功率处理能力：
- >300W（2.7GHz和25°C时）
- >200W（2.7GHz和85°C时）
- SMP-MAX EVO功率处理能力：
- 30W（125°C时平均值）
- 150W（125°C时峰值）
- 超小型连接器

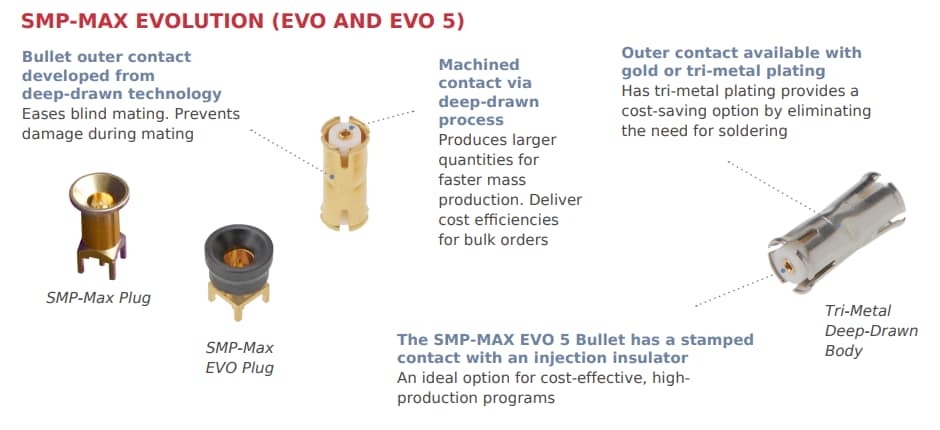

- SMP-MAX EVO特性
- PCB类型主体从黄铜加工到黑色PA
- 使用较少的机器黄铜材料
应用
- 基站
- 无线电头
- 系统模块
- Bluetooth Radio®模块
- 小型蜂窝
- 中继器
- 5G大规模MIMO
规范
- >7N中心触点保持力
- 插拔力（典型值）：
- 45N止动器（卡扣式）
- 14N滑膛
- 断开插拔力（典型值）：
- 9至45N止动器 (卡扣式）
- 9N滑膛
- 连接器耐用性：100次（最小值）
- 标称阻抗：50Ω
- 330VRMS 最大电压
- 额定频率：DC至10GHz
- 黄铜/铍铜外壳
- 黄铜公头中心触点
- 铍铜母头中心触点
- PEEK或teflon绝缘体
- 工作温度范围：-55°至+165°
