Nexperia 74AHC1G17/74AHCT1G17单施密特触发器缓冲器
Nexperia 74AHC1G17和74AHCT1G17单施密特触发器缓冲器设计具有高抗噪能力和低功耗。这些Nexperia缓冲器具有耐过电压的输入，使该缓冲器能够在混合电压环境中有效工作。74AHC1G17具有2.0V至5.5V的宽电源电压范围（74AHCT1G17为4.5V至5.5V），这些器件是通用元件，适合用于各种应用，包括波形和脉冲整形，以及非稳态/单稳态多频振荡器。该器件还具有强大的ESD保护和出色的闩锁性能，确保在苛刻条件下可靠运行。
特性
- 宽电源电压范围
- 2.0 V至5.5 V (74AHC1G17)
- 4.5 V至5.5 V (74AHCT1G17)
- 输入耐高达5.5V的过电压
- 抗噪能力强
- CMOS低功耗
- 闩锁性能超过100mA，符合JESD 78 Class II Level A标准
- 对称的输出阻抗
- 平衡传播延迟
- SOT353-1和SOT753封装选项
- 输入电平：
- 74AHC1G17为CMOS电平
- 74AHCT1G17为TTL电平
- ESD 保护
- HBM超过2000V，符合ANSI/ESDA/JEDEC JS-001 2级标准
- CDM超过1000V，符合ANSI/ESDA/JEDEC JS-002 C3级标准
- 测量范围 -40 °C 至 +125 °C
应用
- 波形和脉冲锐化器
- 非稳态多谐振荡器
- 单稳态多谐振荡器
规范
- 最大输入电压：5.5 V
- 最小输入箝位电流：-20mA
- 最大输出箝位电流：±20mA
- ±25 mA最大输出电流
- 最大电源电流为75 mA
- 最小接地电流：-75mA
- 最大总功率耗散：250mW
- 输入电容：10 pF（最大值）

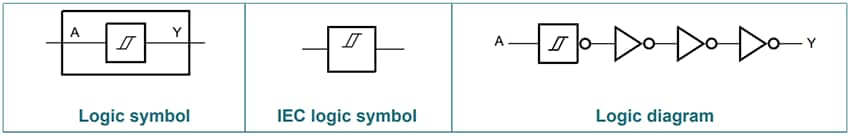

功能图
