Nexperia 74HC4052/74HCT4052双路SP4T模拟开关
Nexperia 74HC4052/74HCT4052双路单刀四掷（SP4T）模拟开关适用于模拟或数字4:1多路复用器/解复用器应用。每个开关具有四个独立的输入/输出（nY0、nY1、nY2和nY3）和一个公共输入/输出（nZ）。两个Nexperia开关共用一个数字使能输入（E）和两个数字选择输入（S0和S1）。当E为高电平时，开关关闭。输入包括钳位二极管。此功能支持使用限流电阻器将输入接口连接到超过VCC 的电压。
特性
- 宽模拟输入电压范围：-5V至+5V
- CMOS低功耗
- 高抗噪性
- 符合JESD 78 II类B级标准，锁闭性能超过100mA
- 低导通电阻
- VCC - VEE = 4.5V时为80Ω（典型值）
- VCC - VEE = 6.0V时为70Ω（典型值）
- VCC - VEE = 9.0V时为60Ω（典型值）
- 逻辑电平转换使5V逻辑能够与±5V模拟信号通信
- 内置典型的“先断后合”
- 符合JEDEC标准
- JESD8C（2.7V至3.6V）
- JESD7A（2.0V至6.0V）
- 输入电平
- 对于74HC4052：CMOS电平
- 对于 74HCT4052：TTL电平
- ESD保护
- HBM JESD22-A114F超过2000V
- MM JESD22-A115-A超过200V
- CDM JESD22-C101E超过1000V
- 额定温度范围：-40°C至+85°C及-40°C至+125°C
应用
- 模拟多路复用和解复用
- 数字多路复用和解复用
- 信号选通

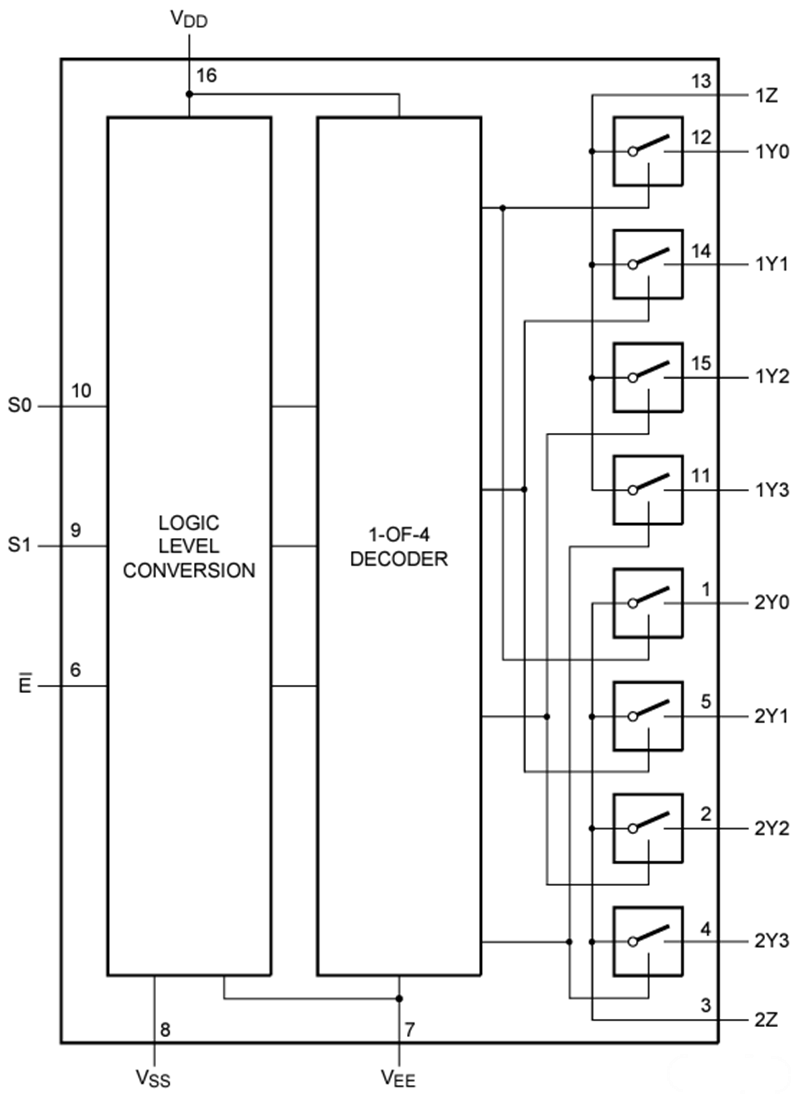

功能框图
发布日期: 2023-05-11
| 更新日期: 2023-07-05
