Nexperia 74LVC(H)16244A 16位缓冲器/线路驱动器

Nexperia 74LVC(H)16244A 16位缓冲器/线路驱动器具有非反相三态总线兼容输出。这些器件可用作四个4位缓冲器、两个8位缓冲器或一个16位缓冲器。74LVC(H)16244A缓冲器/线路驱动器包括四个输出使能输入（1OE至4OE），每个输入均控制四个三态输出。虽然输入可以由3.3V或5V器件驱动，但在禁用时可以向输出施加高达5.5V的电压。得益于以上特性，这些器件适用于3.3V和5V混合电压应用。74LVC(H)16244A 16位缓冲器/线路驱动器采用CMOS技术，具有低功耗和多字节流通标准引脚分配架构。这些驱动器的数据输入具有总线保持功能，无需外部上拉电阻来保持未使用的输入。

特性

  • 连接5V逻辑时，存在5V容限输入/输出
  • 1.2V至3.6V宽电源电压范围
  • CMOS低功耗
  • 多字节流通标准引脚分配架构
  • 多个低电感电源引脚和接地引脚，可最大限度降低噪声和接地弹跳
  • 直接与TTL电平接合
  • VCC=0V时具有高阻抗
  • 指定温度范围：-40°C至85°C及-40°C至125°C
  • 所有数据输入均具有总线保持功能（仅限74LVCH16244A）
  • 符合JEDEC标准：
    • JESD8-7A（1.65V至1.95V）
    • JESD8-5A（2.3V至2.7V）
    • JESD8-C/JESD36（2.7V至3.6V）
  • ESD保护：
    • HBM JESD22-A114F超过2000V
    • MM JESD22-A115-B超过200V
    • CDM ANSI/ESDA/JEDEC JS-002超过1000V

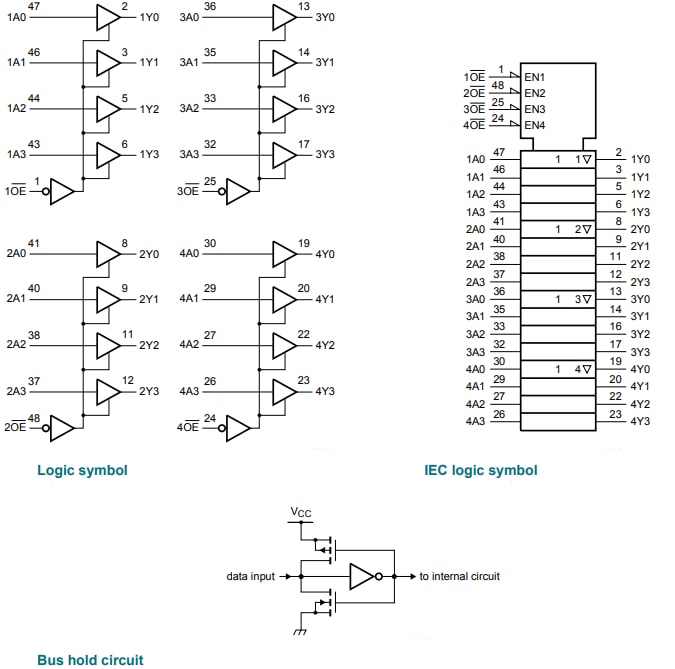

功能图

Nexperia 74LVC(H)16244A 16位缓冲器/线路驱动器
View Results ( 4 ) Page
物料编号 数据表 输入线路数量 输出线路数量 电源电压-最小 电源电压-最大 逻辑系列 逻辑类型 通道数量 高电平输出电流 低电平输出电流 工作电源电流 Pd-功率耗散 传播延迟时间 封装 / 箱体
74LVC16244ADGG,118 74LVC16244ADGG,118 数据表 16 Input 16 Output 2.7 V 3.6 V LVC 16-Bit Buffer/Line Driver - 24 mA 24 mA 80 uA 500 mW (1/2 W) 1.5 ns TSSOP-48
74LVC16244ADGVJ 74LVC16244ADGVJ 数据表 16 Input 16 Output 1.2 V 3.6 V LVC CMOS, LVTTL 4 Channel - 24 mA 24 mA 80 uA 500 mW 5.5 ns TSSOP-48
74LVCH16244ADGG,11 74LVCH16244ADGG,11 数据表 16 Input 16 Output 1.2 V 3.6 V LVCH CMOS, LVTTL 4 Channel - 24 mA 24 mA 80 uA 500 mW 5.5 ns TSSOP-48
74LVCH16244ADGVJ 74LVCH16244ADGVJ 数据表 16 Input 16 Output 1.2 V 3.6 V LVCH CMOS, LVTTL 4 Channel - 24 mA 24 mA 80 uA 500 mW 5.5 ns TSSOP-48
发布日期: 2019-05-28 | 更新日期: 2023-04-27
