Nexperia AXP1T34双电源转换缓冲器

Nexperia AXP1T34双电源转换缓冲器在整个电源范围内保持低的静态和动态功耗。这些单比特缓冲器具有一个输入（A）、一个输出（Y）和双电源引脚（VCCI 和VCCO）。VCCI 和VCCO 均接受0.9V至5.5V的电压范围，因此该器件适用于指定电压节点之间的转换。AXP1T34双电源转换缓冲器无需电源排序；使用专利电路防止了电源转换期间的输出毛刺。因此，在20mV/μs至5.5V/s之间的上电/断电期间，输出保持无毛刺。这些缓冲器具有高抗噪性和ESD保护特性。AXP1T34双电源转换缓冲器的工作温度范围为-40°C至125°C，提供多种封装选项。
Nexperia AXP1T34双电源转换缓冲器

特性

  • 高抗噪性
  • 输入接受电压高达 5.5 V
  • ESD保护：
    • HBM：ANSI/ESDA/JEDEC JS-001 2类超过2000V
    • CDM：ANSI/ESDA/JEDEC JS-002 C3类超过1000V
  • 闭锁性能超过100mA，符合JESD78D II类标准
  • 低噪声过冲和下冲 < VCCO 的10%
  • IOFF 电路提供局部关断模式运行
  • 符合EU/CN RoHS指令

规范

  • 宽电源电压范围：
    • VCCI ：0.9V至5.5V
    • VCCO ：0.9V至5.5V
  • 低输入电容：1.5pF（典型值）
  • 低输出电容：3.8pF（典型值）
  • 工作温度范围：-40 °C至125 °C
  • 多种封装选择
  • 符合JEDEC标准：
    • JESD8-12（1.1V至1.3V；A输入）
    • JESD8-11 (1.4 V 到 1.6 V)
    • JESD8-7 (1.65 V 到 1.95 V)
    • JESD8-5 (2.3 V 到 2.7 V)
    • JESD8C (2.7 V 到 3.6 V)
    • JESD12-6 (4.5 V 到 5.5 V)

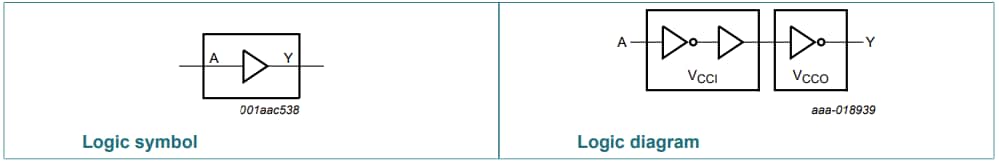

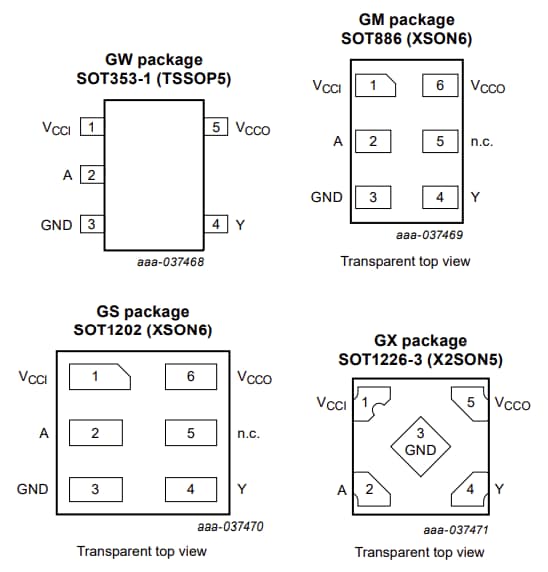

引脚信息

Nexperia AXP1T34双电源转换缓冲器
View Results ( 4 ) Page
物料编号 封装 / 箱体 电源电压-最小 电源电压-最大 传播延迟时间 输入类型 逻辑系列 逻辑类型 通道数量 工作电源电流 Pd-功率耗散
AXP1T34GMX XSON-6 900 mV 5.5 V 5 ns, 5.5 ns, 15 ns, 32 ns Schmitt-Trigger AXP Buffer 1 Channel 100 nA 250 mW
AXP1T34GSH XSON-6 900 mV 5.5 V 5 ns, 5.5 ns, 15 ns, 32 ns Schmitt-Trigger AXP Buffer 1 Channel 100 nA 250 mW
AXP1T34GWH TSSOP-5 900 mV 5.5 V 5 ns, 5.5 ns, 15 ns, 32 ns Schmitt-Trigger AXP Buffer 1 Channel 100 nA 250 mW
AXP1T34GXH X2SON-5 900 mV 5.5 V 5 ns, 5.5 ns, 15 ns, 32 ns Schmitt-Trigger AXP Buffer 1 Channel 100 nA 250 mW
发布日期: 2024-02-14 | 更新日期: 2024-04-23
