Nexperia BZX8850S-Q稳压器二极管

Nexperia BZX8850S-Q稳压器二极管为高密度电路提供紧凑型电压调节。这些低电流器件在 1.8V至75.0V宽电压范围内工作，最大正向电流为200mA。BZX8850S-Q二极管的额定测试电流低至50μA，因此非常适合用于低偏置和便携式电池供电 应用。

Nexperia BZX8850S-Q稳压器二极管采用超小型紧凑型 1.0mm x 0.6mm SOD882BD (DFN1006BD-2) 无引线
表面贴装器件 (SMD) 塑料封装。DFN封装的侧面可湿性侧翼 (SWF) 提高了剪力和电路板弯曲能力，可在焊接后检查可见焊点。这些器件符合AEC-Q101标准，可用于汽车应用。

特性

  • 符合AEC-Q101标准
  • 总功耗：≤365mW
  • 容差：大约±5%
  • 工作电压范围：1.8V至75V
  • 1.0mm x 0.6mm x   0.47mm SOD882BD (DFN1006BD-2) 封装；0.65mm脚距
  • SWF，用于对焊接点进行的自动光学检测 (AOI)

应用

  • 低电流一般稳压功能
  • 低偏置和便携式电池供电应用
  • 汽车应用

规范

  • 最大正向电压  (VF)：0.9V
  • 正向电流 (IF)：200mA
  • 反向非重复性峰值功耗PZSM：40W
  • 环境工作温度范围 (Tamb)：-55°C至+150°C
  • 结点 到环境热阻 (Rth(j-a))：340K/W

资源

相关产品

Nexperia BZX8450-Q稳压器二极管

低电流、符合AEC-Q101标准的稳压器二极管，采用紧凑型SOT23 (TO-236AB) 封装。

Learn More关于Nexperia BZX8450-Q稳压器二极管 View Products与Nexperia BZX8450-Q稳压器二极管相关

Nexperia BZX38450-Q稳压器二极管

低电流、符合AEC-Q101标准的稳压器二极管，采用紧凑型SOD323 (SC-76) 封装。

Learn More关于Nexperia BZX38450-Q稳压器二极管 View Products与Nexperia BZX38450-Q稳压器二极管相关

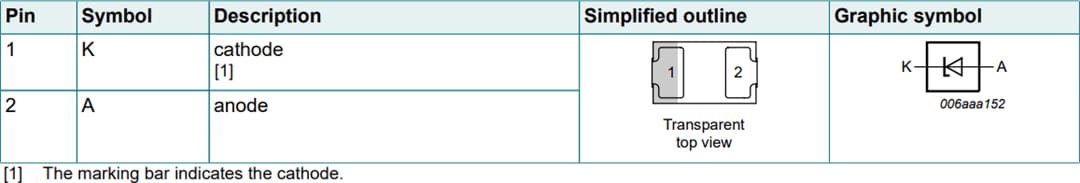

引脚指示

机械图纸 - Nexperia BZX8850S-Q稳压器二极管

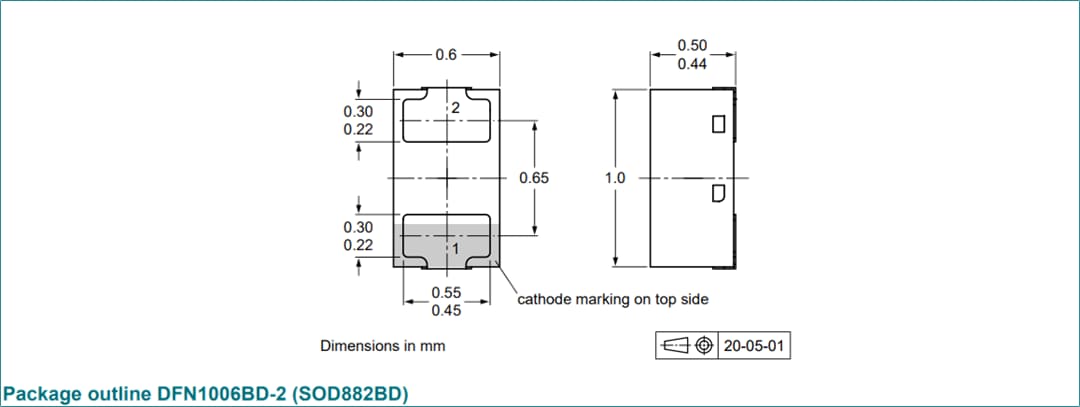

封装外形

机械图纸 - Nexperia BZX8850S-Q稳压器二极管
发布日期: 2021-11-04 | 更新日期: 2022-03-11
