Nexperia LSF0204/LSF0204-Q100电平转换器

Nexperia LSF0204/LSF0204-Q100电平转换器是一款四通道双向多电压电平转换器，专为开漏和推挽应用而设计。LSF0204/LSF0204-Q100在≤30pF容性负载下支持上至100MHz的向上转换和 ≥ 100MHz的向下转换。无需方向引脚，最大限度地减少了系统工作量。LSF0204-Q100支持5V容限I/O引脚，在各种应用中与TTL电平兼容。

Nexperia LSF0204/LSF0204-Q100电平转换器能在每个通道上设置不同的电压转换电平，为多种应用提供灵活性和适用性。

LSF0204-Q100符合汽车电子设备委员会 (AEC) 标准Q100（1级），适用于汽车应用。

特性

  • 无方向引脚的双向电压转换
  • 向上转换
    • ≥ 100MHz；CL = 15pF、30pF
    • ≥ 80MHz；CL = 50pF
  • 向下转换
    • ≥ 120MHz；CL = 15pF、30pF
    • ≥ 100MHz；CL = 50pF
  • 热插拔
  • 在下列电压之间进行双向电压电平转换：
    • 0.8V和1.8V、2.5V、3.3V以及5.0V
    • 1.2V和1.8V、2.5V、3.3V以及5.0V
    • 1.8V和2.5V、3.3V以及5.0V
    • 2.5V和3.3V以及5.0V
    • 3.3V和5.0V
  • 符合AEC-Q100（1级）汽车产品标准 (LSF0204-Q100)
  • 低待机电流
  • 可耐受5 V电压的I/O引脚，支持TTL
  • 低RON 可减少信号失真
  • 闩锁性能超过100MA，符合JESD78 II类A级标准
  • 多种封装选择
  • ESD保护：
    • HBM：ANSI/ESDA/JEDEC JS-001，超过2000V
    • CDM ANSI/ESDA/JEDEC JS-002超过1000V
  • 额定温度范围：-40°C至+125°C

应用

  • GPIO、MDIO、PMBus、SMBus、SDIO、UART、I2C以及电信基础设施中的其他接口
  • 工业
  • 个人计算

相关产品

Nexperia NXS、NXB、LSF AutoSense转换收发器

自动双向检测，用于接口电平转换。

Learn More关于Nexperia NXS、NXB、LSF AutoSense转换收发器 View Products与Nexperia NXS、NXB、LSF AutoSense转换收发器相关

其他资源

功能图

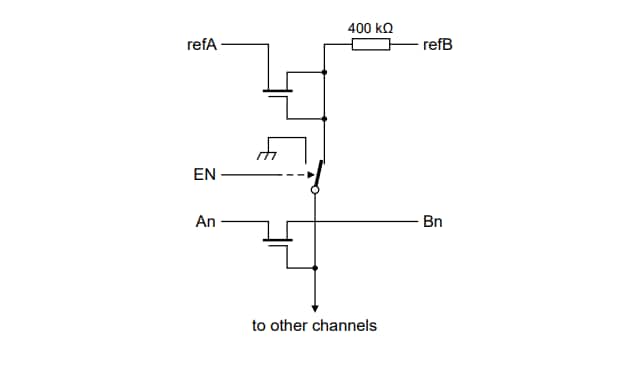

应用电路图 - Nexperia LSF0204/LSF0204-Q100电平转换器
