Nexperia NID5100理想二极管
Nexperia NID5100理想二极管设计用于无法容忍传统肖特基元件的高压降的低压系统。这些二极管在使能和正向偏置时调节IN和OUT引脚之间的电压，从而导致正向电压降。当OUT电压高于IN电压时，NID5100理想二极管反向偏置，漏电流非常低。这些二极管是功率OR-ing二极管的低损耗替代品，可在OR-ed电源之间自动转换。NID5100理想二极管的工作电压范围为1.2V至5.5V，工作温度范围为-40°C至125°C。这些二极管采用标准TSSOP6 (SOT363-2) 封装，具有2.1mm x 1.25mm x 0.95mm封装体，与行业SC88/SC70-6封装兼容，可提供较小的PCB占位面积。典型应用包括楼宇自动化、 智能电表、 主电源与备用电池。
特性
- 功率OR-ing二极管的低损耗替代产品
- 在OR-ed电源之间自动转换
- 工作电压范围：1.2 V至5.5 V
- 绝对最大反向电压保护：-6VIN
- 支持高达1.5A正向电流
- 正向稳压电压：31mVREG（典型值）IOUT=10mA和VIN=3.3V时）
- 低电平有效控制引脚EN
- 输出状态指示ST
- 低电流消耗：
- 3.3V关断电流，IIN(SD)：170nA（典型值）
- 3.3V静态电流，IIN(Q)：240nA（典型值）
- 环境温度范围 (Tamb)：-40°C至+125°C
应用
- 楼宇自动化
- 智能电表
- OR-ed一次侧和电池备用

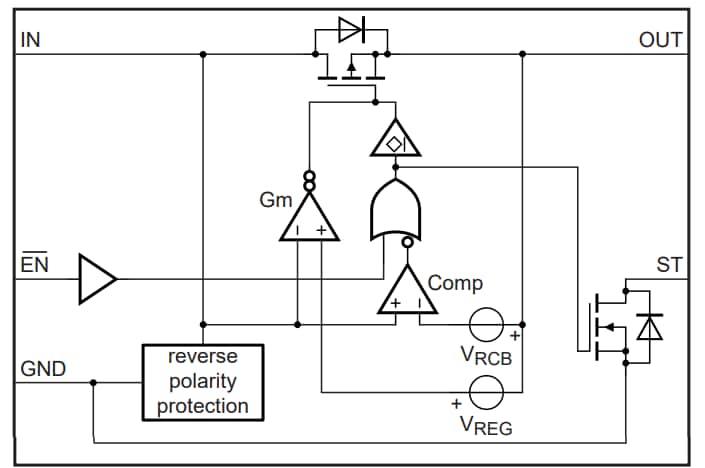

框图

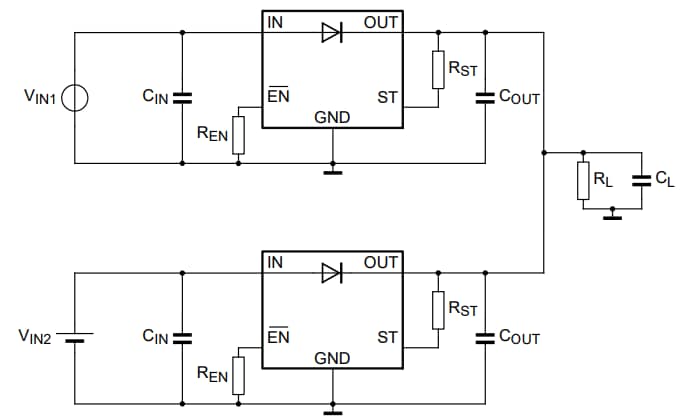

应用电路图
相关评估板
Nexperia NEVB-NID5100 评估板
配备有两个NID5100理想二极管的双层印刷电路板(PCB)。
