Nexperia NMUX130x模拟多路复用器/解复用器
Nexperia NMUX130x模拟多路复用器/解复用器是通用型CMOS双向模拟开关，工作电压范围为1.5V至5.5V。这些器件与行业标准4851和4051器件兼容，可用作8通道模拟开关（NMUX1308）或双路4通道模拟开关（NMUX1309）。NMUX130x元件将数字逻辑阈值扩展到兼容1.8V系统，无需电压转换。
模拟信号引脚由一个公共输入/输出（Z）和八个独立输入/输出（Y0至Y7）组成。所有模拟信号引脚均为双向，支持从接地到VCC 的电压范围。所有模拟信号引脚均集成注入电流控制电路，以隔离断开的模拟信号引脚上的过压尖峰。这样可防止耦合到连接的模拟信号路径，保持测量精度，无需使用外部过压钳位元件（如电阻二极管网络）。
四个控制信号引脚（S0、S1、S2和E）在所有工作电压范围内支持1.8V逻辑阈值。S0、S1和S2决定连接Z和Yn之间的模拟通道。控制信号引脚E可以覆盖S0、S1和S2，断开所有模拟通道。此外，这些引脚可耐受5.5V电压，工作电压高达5.5V，不受电源电压影响。Nexperia NMUX130x-Q100模拟多路复用器/解复用器符合汽车电子委员会（AEC）标准Q100（1级），适合用于汽车应用。
特性
- 符合AEC-Q100（1级）标准（仅限Q100）
- 1.5V至5.5V的宽工作范围
- 模拟信号引脚上的轨到轨操作
- 注入电流控制
- 1.8V数字逻辑阈值
- 数字引脚兼容整个VCC范围内的1.8V逻辑阈值
- 无需升压转换器件即可与低压GPIO兼容
- Ioff 电路
- 可为电源排序考虑提供更宽的自由度
- VCC = 0V时，隔离电源轨与任何偏置数字/模拟输入之间的回流
- VCC = 0V时，防止任何偏置数字/模拟输入向VCC 供电
- VCC = 0V时，保持模拟开关的Hi-Z状态
- 5.5V过压容限数字输入
- 支持在整个VCC 工作范围内切换5.5V的数字信号
- 满足开关阈值时无需降压转换
- 与行业标准4051/4052/4851/4852模拟开关产品引脚兼容
- ESD 保护
- HBM：ANSI/ESDA/JEDEC JS-001 2类，超过2000V
- CDM：ANSI/ESDA/JEDEC JS-002 C2b类，超过750V
- -40°C 到 +85°C 及 -40°C 到 +125°C
- 封装选项
- TSSOP-16，4.4mm主体宽度
- DHVQFN-16：2.5mm x 3.5mm x 0.85mm
应用
- NMUX1308 及 NMUX1309
- 模拟或数字多路复用/解复用
- 系统监控和诊断
- 企业级计算
- 电器
- NMUX1308-Q100 及 NMUX1309-Q100
- 车身控制模块
- 电池管理系统
- 汽车音响主机
视频
NMUX1308 功能图

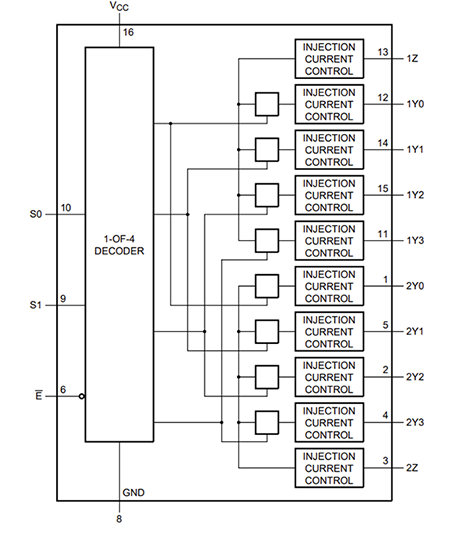

NMUX1309 功能图
评估板
Nexperia NMUX1308与NMUX1309评估板
评估CMOS双向模拟开关。
View Results ( 8 ) Page
| 物料编号 | 数据表 | 描述 |
|---|---|---|
| NMUX1308BQ-Q100X |  |
多路复用开关 IC NMUX1308BQ-Q100/SOT763/DHVQFN1 |
| NMUX1308BQX | |
多路复用开关 IC NMUX1308BQ/SOT763/DHVQFN16 |
| NMUX1308PWJ | |
多路复用开关 IC NMUX1308PW/SOT403/TSSOP16 |
| NMUX1308PW-Q100J | |
多路复用开关 IC NMUX1308PW-Q100/SOT403/TSSOP16 |
| NMUX1309BQ-Q100X | |
多路复用开关 IC NMUX1309BQ-Q100/SOT763/DHVQFN1 |
| NMUX1309BQX | |
多路复用开关 IC NMUX1309BQ/SOT763/DHVQFN16 |
| NMUX1309PW-Q100J | |
多路复用开关 IC NMUX1309PW-Q100/SOT403/TSSOP16 |
| NMUX1309PWJ | |
多路复用开关 IC NMUX1309PW/SOT403/TSSOP16 |
