Nexperia NXS0104双电源转换收发器
Nexperia NXS0104双电源转换收发器是4位开漏和自动方向检测器件，可实现双向电压电平转换。这些收发器具有两个4位输入-输出端口（An和Bn）、一个输出使用输入 (OE) 以及两个电源引脚（VCC(A)和VCC(B)）。NXS0104收发器完全适合用于使用IOFF的局部掉电应用。IOFF电路可禁用输出，防止断电时任何破坏性回流电流通过该器件。这些收发器非常适合用于台式电脑、手持设备、智能手机和平板电脑。
特性
- 宽电源电压范围：
- VCC(A)：1.65V至3.6V
- VCC(B)：2.3V至5.5V
- 最大数据速率：
- 24Mbps（推挽）
- IOFF电路提供局部掉电工作模式
- 输入接受电压高达5.5V
- 闭锁性能超过100mA，符合JESD 78B II类标准
- 多种封装选择
- 指定温度范围：-40°C至+85°C及-40°C至+125°C
- ESD保护：
- HBM：ANSI/ESDA/Jedec JS-001 2类超过2.5kV（A端口）
- HBM：ANSI/ESDA/Jedec JS-001 3B类超过15kV（B端口）
- CDM：ANSI/ESDA/Jedec JS-002 C3类超过1.5kV
- IEC61000-4-2接触放电超过8000V（B端口）
应用
- 台式电脑
- 手持设备
- 智能手机
- 平板电脑
相关产品
Nexperia NXS、NXB、LSF AutoSense转换收发器
自动双向检测，用于接口电平转换。

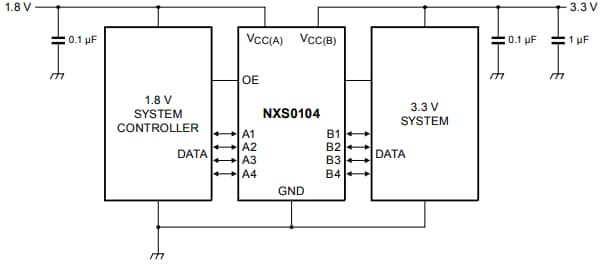

典型工作电路

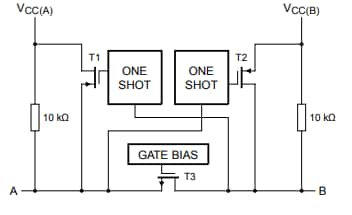

NXS0104架构

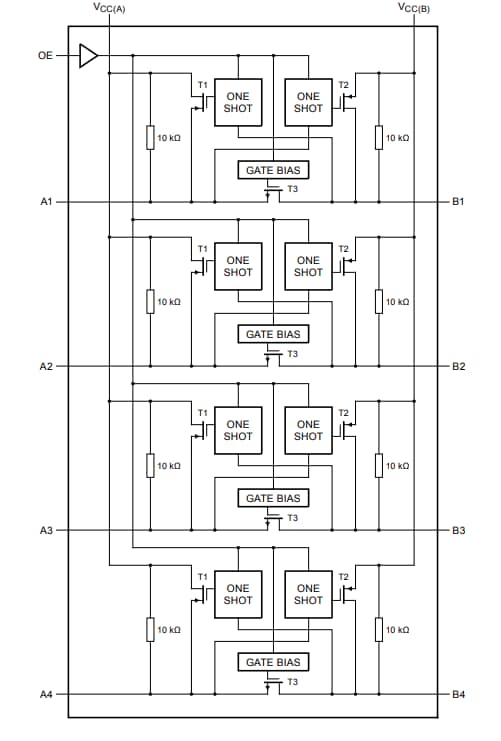

功能图
