Nexperia PDZ-GW齐纳二极管

Nexperia PDZ-GW齐纳二极管是一款通用齐纳二极管，采用小型SOD123表面贴装器件 (SMD) 塑料封装。这些二极管具有较宽的工作电压范围（2.4V至36V）和较小的反向电流。这些器件具有紧凑尺寸，非常适合用于空间受限的应用。这些器件已通过汽车电子委员会 (AEC) 标准Q101的分立半导体应力测试认证，适用于汽车应用。

特性

  • 反向非重复性峰值功耗：PZSM ≤ 40W
  • 总功耗：Ptot ≤ 365mW
  • 公差系列：B2约为±2%
  • 宽工作电压范围：标称2.4V至36V（E24范围）
  • 低反向电流IR范围
  • 结温 (Tj)：+150°C（最大值）
  • 环境温度 (Tamb)：-55°C至+150°C
  • 存储温度 (Tstg)：-65°C至+150°C
  • 封装：2.675mm x 1.6mm x 1.15mm SOD123
  • 符合AEC-Q101标准

应用

  • 汽车
  • 一般稳压功能
  • 电压电平移位器
  • 电压基准

规范

  • ≤40W non-repetitive peak reverse power dissipation
  • ≤365W total power dissipation
  • 2.4V to 36V nominal working voltage range (E24 range)
  • SOD123 package
  • 2.675mm x 1.6mm x 1.15mm dimensions
  • +150°C maximum junction temperature
  • -55°C to +150°C ambient temperature range

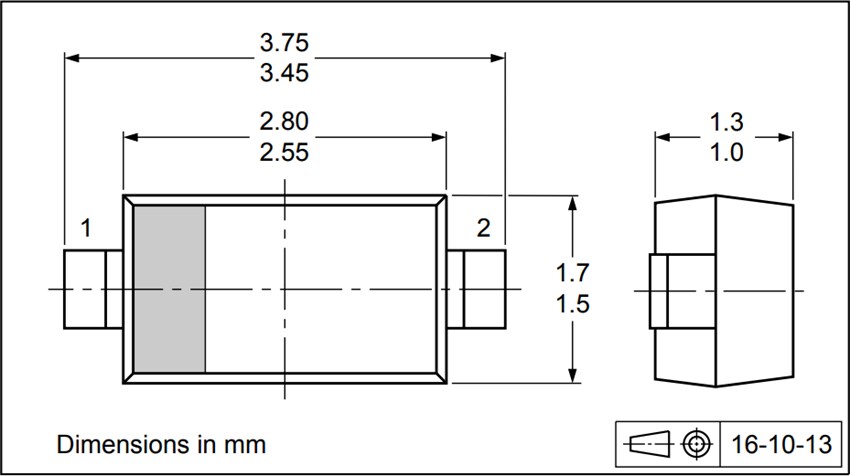

包装外形

Nexperia PDZ-GW齐纳二极管
