Nexperia PESDxVF1BALS-Q双向ESD保护二极管
Nexperia PESDxVF1BALS-Q双向ESD保护二极管是超低电容二极管，采用DFN1006BD-2 (SOD882BD) 无引线超小型表面贴装器件 (SMD) 塑料封装。PESDxVF1BALS-Q二极管 设计用于保护一条信号线免受ESD和其他瞬变造成的损坏。该器件采用先进的钳位结构，显示负动态电阻。这种回扫行为可在ESD事件中大幅降低受ESD保护系统的钳位电压。
特性
- 超低二极管电容范围：0.32pF至0.38pF
- 反向关态电压范围：18V至32V
- 电容电压依赖性极小
- 高达±15kV的ESD保护，符合IEC 61000-4-2 4级标准
- 符合AEC-Q101标准，建议用于汽车应用
- 最大反向漏电流：30nA
- 动态电阻：0.6Ω至0.7Ω（典型值）
- 1mm x 0.6mm x 0.47mm、0.65mm脚距、2端子SOD882BD封装
- 环境温度范围：-55 °C至+150 °C
- 符合RoHS标准
应用
- NFC和天线保护
- 保护高速数据线路

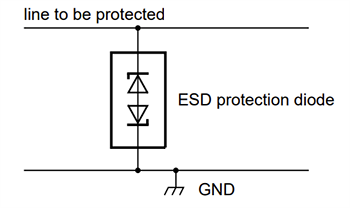

应用示意图
