Nexperia PSMN071-100NSE N沟道ASFET

Nexperia PSMN071-100NSE N沟道ASFET设计用于继电器替代、浪涌管理和电池管理应用。该ASFET包括增强型安全工作区(SOA),可实现出色的线性模式运行。PSMN071-100NSE N沟道ASFET具有低漏源导通电阻,可实现低I2R导通损耗。该ASFET具有100V最大漏源电压、9.8A最大漏极电流、31W最大总功耗以及175°C最高结温。PSMN071-100NSE N沟道ASFET配有增强型SOA,采用紧凑型2mm x 2mm DFN2020封装。除上述特性外,其他值得注意的应用还包括IEEE802.3at和专有PoE解决方案、WIFI® 热点、5G微微蜂窝和CCTV。

特性

  • 增强型安全工作区(SOA),可实现出色的线性模式运行
  • 低漏极-源极导通电阻,可实现低I2R导通损耗
  • 节省空间的2mm x 2mm、DFN2020封装
  • 极低漏电流
  • 符合EU/CN RoHS指令

规范

  • 漏极-源极电压:100V(最大值)
  • 漏极电流:9.8A(最大值)
  • 总功耗:31W(最大值)
  • 最大非重复雪崩电流:8A
  • 最高结温:175 °C
  • 峰值焊接温度:260°C

应用

  • IEEE802.3at和专有PoE解决方案
  • 浪涌管理
  • 电子保险丝应用
  • 电池管理应用
  • 继电器替代品
  • WIFI® 热点
  • 5G微微蜂窝
  • 闭路电视

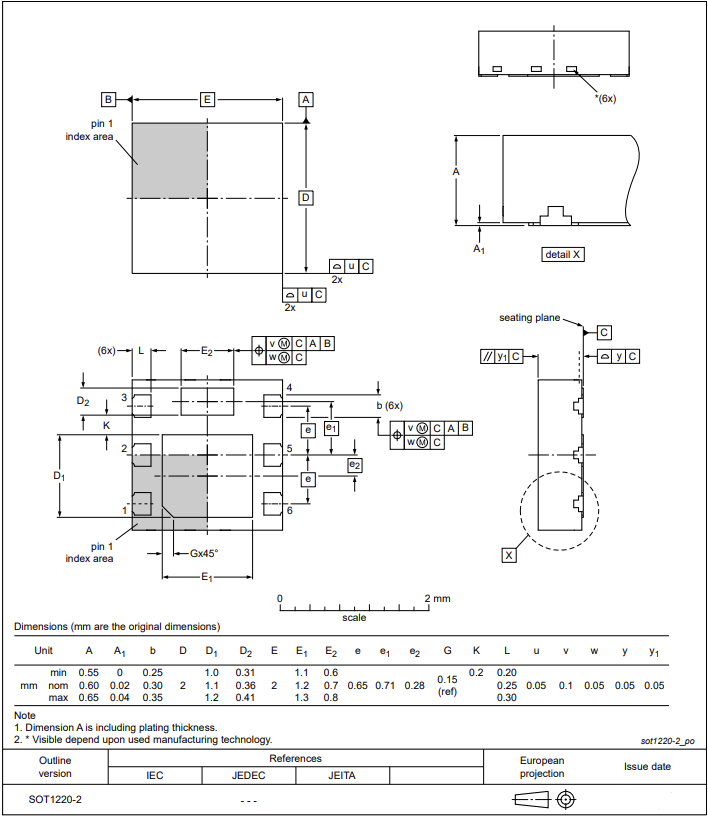

包装外形

机械图纸 - Nexperia PSMN071-100NSE N沟道ASFET
