Nexperia XS3A1Tx157低阻值模拟开关

Nexperia   XS3A1Tx157低阻值模拟开关是单刀双掷（SPDT）模拟开关，适合用作模拟或数字2:1多路复用器/解复用器。这些开关具有数字选择输入、两个独立输入/输出（Y1和Y2）以及一个公共输入/输出（Z）。Nexperia XS3A1Tx157开关在数字输入时具有施密特触发器动作；因此，电路可耐受较慢的输入上升和下降时间。这些开关具有低阈值数字输入；因此，该器件可在3.3 V应用中由1.8 V逻辑电平驱动，而不会显著增加电源电流。这样即无需逻辑电平转换，并支持XS3A1T5157使用1.8 V数字控制器切换4.3 V信号。XS3A1Tx157开关具有低导通电阻（0.5Ω）和平坦度（0.13Ω），可确保传输信号的衰减和失真降至最低。这些开关非常适合用于手机、平板电脑、笔记本电脑和可穿戴设备。

特性

  • 宽电源电压范围：1.4 V至4.3 V
  • 非常低的导通电阻（峰值）：
    • 1.6 Ω（典型值，VCC = 1.4 V时）
    • 1 Ω（典型值，VCC = 1.65 V时）
    • 0.55 Ω（典型值，VCC = 2.3 V时）
    • 0.50 Ω（典型值，VCC = 2.7 V时）
    • 0.50 Ω（典型值，VCC = 4.3 V时）
  • 先断后合开关
  • 高抗噪性
  • ESD 保护
    • HBM ANSI/ESDA/JEDEC JS-001超过8000 V
    • CDM ANSI/ESDA/JEDEC JS-002超过1000V
    • IEC61000-4-2接触放电在各开关端口超过8000V
  • CMOS低功耗
  • 闭锁性能超过100mA，符合JESD78 II类A级标准
  • 低开关阈值电平
  • 控制输入可接收比电源电压高的电压
  • 即使在输入低于VCC 时，供电电流仍非常低
  • 大电流处理能力（350 mA电源下3.3 V连续电流）
  • 规定为-40 °C-+85 °C和-40 °C-+125 °C

应用

  • 手机
  • 平板电脑
  • 掌上电脑
  • 可穿戴设备

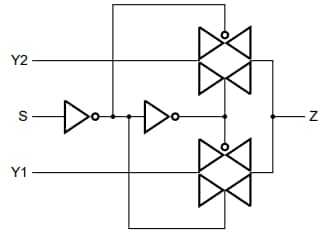

逻辑图

框图 - Nexperia XS3A1Tx157低阻值模拟开关

其他资源

相关开关

Nexperia 精密模拟开关

适合用作模拟或数字多路复用器/解复用器。

Learn More关于Nexperia 精密模拟开关 View Products与Nexperia 精密模拟开关相关
View Results ( 4 ) Page
物料编号 数据表 电源电压-最小 电源电压-最大 运行时间—最大值 空闲时间—最大值 Pd-功率耗散 电源电流—最大值 导通电阻—最大值 开关直流 通道数量 封装 / 箱体
XS3A1T3157GSH XS3A1T3157GSH 数据表 1.4 V 4.3 V 100 ns 80 ns 250 mW 150 nA 500 mOhms 350 mA 1 Channel XSON-6
XS3A1T5157GMX XS3A1T5157GMX 数据表 1.4 V 4.3 V 100 ns 80 ns 250 mW 150 nA 500 mOhms 350 mA 1 Channel XSON-6
XS3A1T5157GSH XS3A1T5157GSH 数据表 1.4 V 4.3 V 100 ns 80 ns 250 mW 150 nA 500 mOhms 350 mA 1 Channel XSON-6
XS3A1T3157GMX XS3A1T3157GMX 数据表 1.4 V 4.3 V 100 ns 80 ns 250 mW 150 nA 500 mOhms 350 mA 1 Channel XSON-6
发布日期: 2020-05-21 | 更新日期: 2024-05-03
