Nisshinbo MUSES100低噪声LDO稳压器

Nisshinbo MUSES100低噪声LDO稳压器采用5.5V、600mA低压差稳压器，适用于高品质音频应用。这些稳压器提供960μA的静态电流。MUSES100 LDO稳压器通过采用注重音质的电路设计、材料及封装技术，实现高品质音频输出。这些稳压器具备热关断、欠压锁定（UVLO）和过流保护等保护功能。典型应用包括家用音频设备、专业音频设备和便携式音频设备。

特性

  • 2.5V至5.5V（6.5V）输入电压范围
  • 1.2V至5V输出电压范围
  • 600mA输出电流
  • 960μA（典型值）静态电流
  • 高纹波抑制
  • 典型压降电压：0.15V（IOUT=600mA且VSET=3.3V）
  • 纹波抑制：
    • 典型值：90dB（f=1kHz和10kHz）
      典型值：80dB (f=100kHz) (CNR=0.47μF)
  • 保护功能：
    • 热关断
    • 欠压锁定（UVLO）
    • 过流保护

应用

  • 家用音频设备
  • 专业音频设备
  • 便携式音频设备

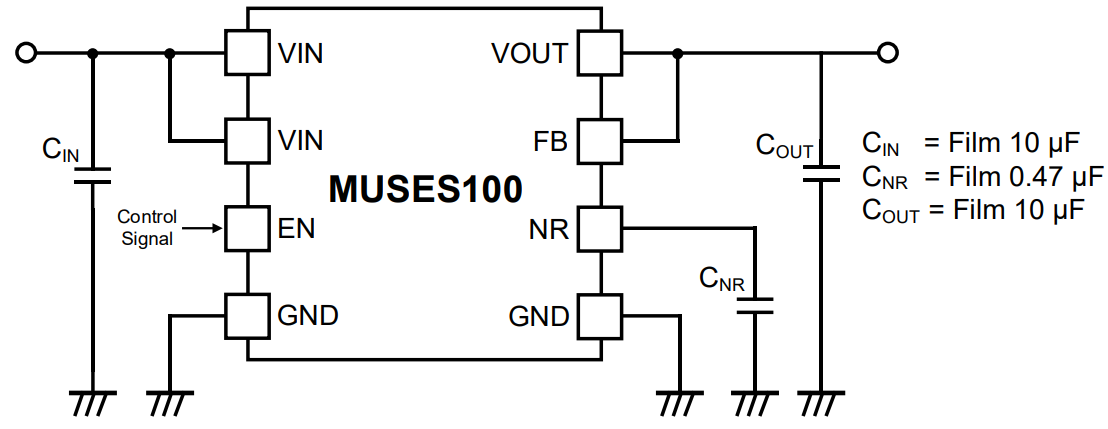

典型应用电路图

应用电路图 - Nisshinbo MUSES100低噪声LDO稳压器

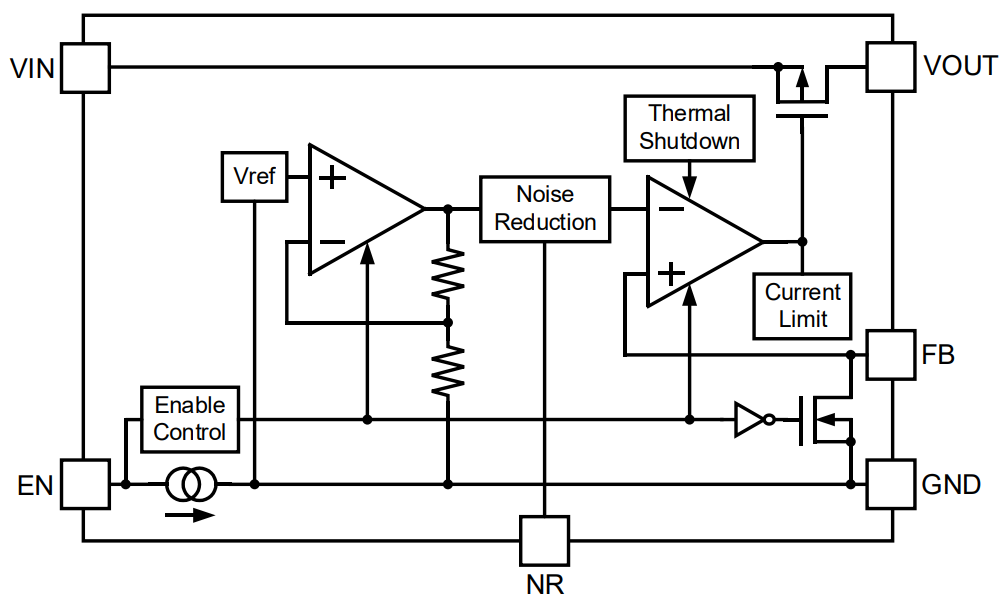

方框图

框图 - Nisshinbo MUSES100低噪声LDO稳压器
发布日期: 2024-09-25 | 更新日期: 2024-10-08
