Nisshinbo NA1150音频开关放大器
Nisshinbo NA1150音频开关放大器是一款单芯片器件，支持差分或单端脉宽调制 (PWM) 输入。该音频放大器通过微计算机输出的脉宽调制音频信号驱动扬声器。在5VDD电压下，NA1150放大器驱动8Ω扬声器时可提供典型1.2W输出功率（10%总谐波失真+噪声）。该音频放大器具备过流检测、负载诊断及热关断功能。
Nisshinbo NA1150放大器工作温度范围为-40°C至+125°C，通过AEC-Q100认证，符合通用级与消费级应用标准。NA1150放大器广泛应用于基于微控制器的音频系统，涵盖数字标牌设备、安防设备、ADAS及家用电器领域。
特性
- 差分或单端脉宽调制 (PWM) 输入
- 检测功能：
- 负载诊断
- 热关断
- 过流保护
- 典型输出功率：1.2W（VDD=5V，RL=8Ω，BTL模式，THD=10%）
- 输出电压范围：2.6V至5.5V
- 单声道BTL输出
- 待机模式电流≤1μA
- 工作温度范围：-40°C至125°C
- 通过AEC-Q100认证
应用
- 安防设备
- 数字标牌设备
- 家用电器
- 仪表盘系统
- 车载娱乐音频系统
- ADAS

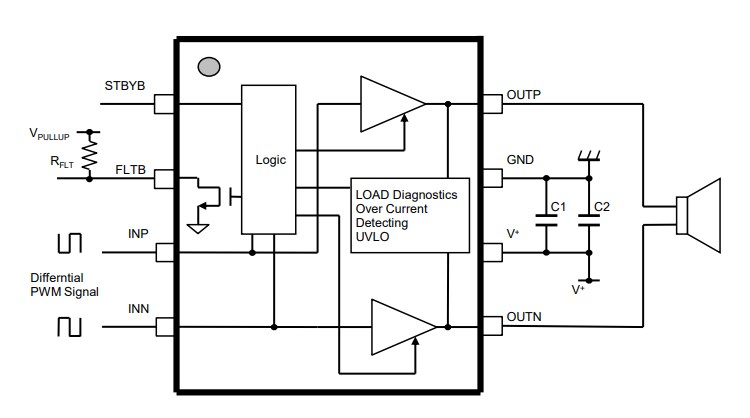

应用电路图
发布日期: 2024-02-20
| 更新日期: 2024-11-05
