Nisshinbo NC2600 PWM/PFM降压开关稳压器IC

Nisshinbo NC2600 PWM/PFM降压开关稳压器IC是基于互补金属氧化半导体 (CMOS) 的低静态电流PWM/PFM 2A降压开关稳压器IC。这些开关稳压器IC具有2.3V至5.5V (6.5V) 输入电压范围、17μA（典型值）静态电流和4.0MHz（典型值，VSET = 1.8V）开关频率。NC2600 PWM/PFM降压开关稳压器IC采用WLCSP-8-P11和DFN2020-8-GT封装。这些器件的的典型应用包括需要小型化和长效电池续航力的可穿戴设备、移动电话/智能手机、数码相机、笔记本电脑和IoT设备。

特性

  • Powerful output current
  • Automatic switching between PWM and VFM modes to maintain high efficiency
  • Small PCB area

特性

  • 输入电压范围（最大额定值）：2.3V至5.5V (6.5V)
  • 工作温度范围：-40°C至85°C
  • 输出电压范围：
    • 固定输出电压型：0.6V至3.3V
    • 可调输出电压型：0.6V至5.5V
  • 输出电压精度：
    • ±1.5% (VSET ≥ 1.2V)
    • ±18mV (VSET < 1.2V)
  • 反馈电压精度：±9mV
  • 典型静态电流：17μA
  • 典型开关频率：4.0MHz (VSET = 1.8V)
  • 典型UVLO检测电压：2.0V
  • 软启动 (SS) 时间：
    • CSS打开时，典型值为0.15ms
  • 热关断功能：
    • 典型检测温度：150°C
    • 典型释放温度：120°C
  • 自动放电功能
  • 闩锁保护功能

应用

  • Portable communication devices such as mobile phones/smartphones
  • Digital cameras and notebook PCs
  • Portable battery-powered equipment

应用电路图

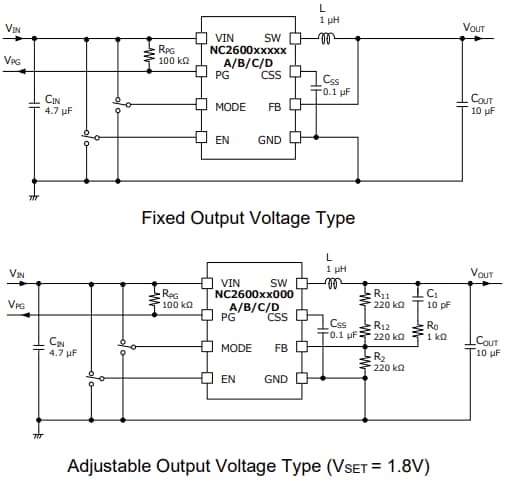

应用电路图 - Nisshinbo NC2600 PWM/PFM降压开关稳压器IC

Additional Resource

视频

框图

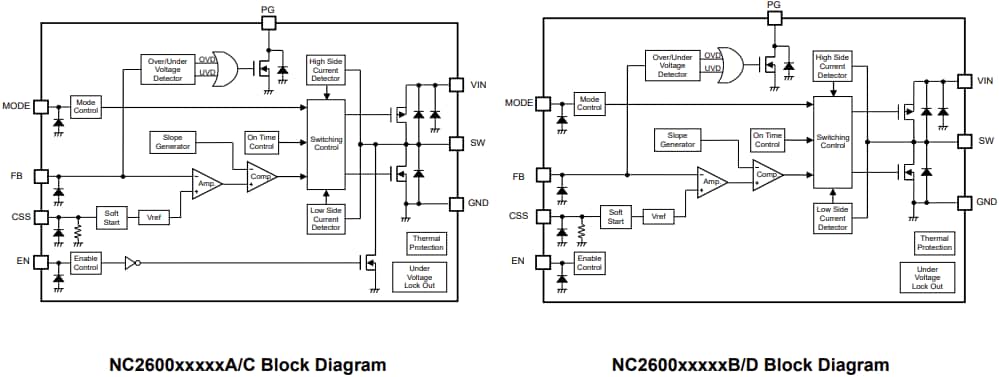

框图 - Nisshinbo NC2600 PWM/PFM降压开关稳压器IC
发布日期: 2023-01-23 | 更新日期: 2026-03-03
