Nisshinbo NJU77806运算放大器

Nisshinbo NJU77806运算放大器是一款低噪声、轨到轨输出CMOS运算放大器，采用节省空间的5引脚SC-88A封装。NJU77806在1kHz时具有5.5nV/√Hz的低输入电压噪声密度，同时仅消耗500µA的电源电流，具有4.4MHz的宽增益带宽和1.1V/µs的压摆率。该器件非常适合需要出色性能的低噪声和低功耗应用。

Nisshinbo NJU77806运算放大器仅消耗500µA的电源电流，在1kHz时具有5.5nV/√Hz的极低噪声，在10Hz时具有11nV/√Hz的低1/f噪声。NJU77806具有话筒前置放大器、音频放大器、有源滤波器和传感器放大器所需的宽动态范围。该器件具有高射频抗扰度，可减少手机和其他产品射频噪声引起的故障。

NJU77806采用节省空间的5引脚SC-88A封装，可节省印刷电路板空间，便于设计小型便携式电子设备。

特性

  • 等效输入噪声电压
    • f=10Hz（11nV/√Hz时）
    • f=1kHz（5.5nV/√Hz时）
  • 500μA典型供电电流
  • 4.4MHz增益带宽积
  • 压摆率1.1V/μs
  • 供电电压
    • 单电源1.8V至5.5V
    • 双电源±0.9V至±2.75V
  • 轨到轨输出在轨的50mV内变化 (RL=10kΩ)
  • 接地感应
  • 共模
    • 输入电压范围为VSS0.1V至VDD0.9V
  • 输入失调电压最大为2mV
  • 输入失调电压漂移典型值为1.5µV/°C
  • 抗射频噪声干扰
  • SC-88A封装

应用

  • 低噪声麦克风放大器
  • 光电二极管前置放大器
  • 冲击传感器应用
  • 加速度传感器应用
  • 安全设备
  • 无线局域网
  • 无线电系统

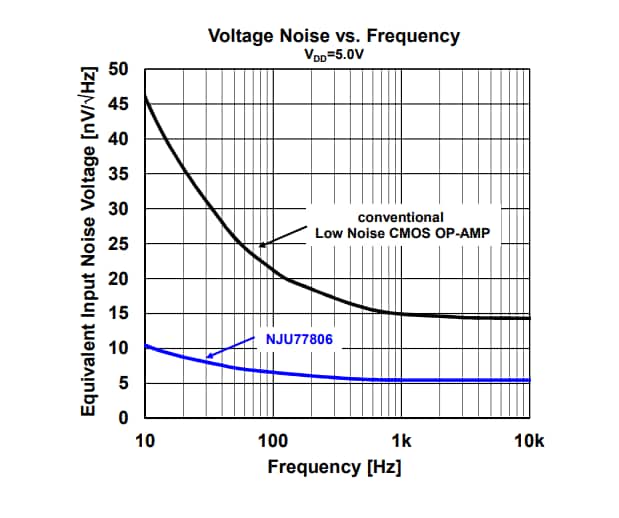

典型特性

性能图表 - Nisshinbo NJU77806运算放大器

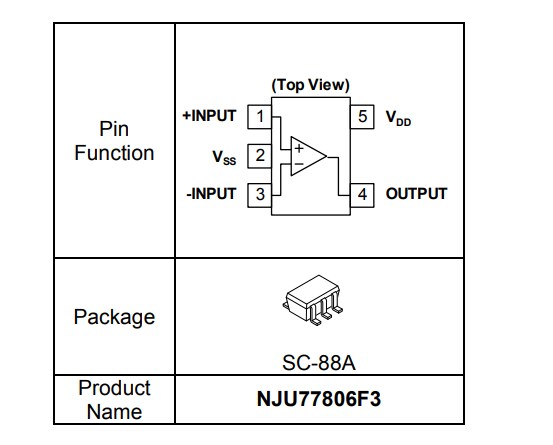

引脚配置

应用电路图 - Nisshinbo NJU77806运算放大器
