Nisshinbo NL601x运算放大器
Nisshinbo Micro Devices NL601x运算放大器具有低失调电压（最大10μV）和零漂移（最大0.05μV/°C）的特性。单通道和双通道NL601x运算放大器可提供高阻抗轨到轨输入和轨到轨输出，摆幅在50mV以内。
Nisshinbo NL601x系列无需与传统互补输入级相关的交叉，即可提供出色的共模抑制比。这种设计能够以优异的性能驱动模数转换器，且不会降低差分线性度。
NL601x系列内置EMI滤波器，可减少手机和其他无线设备产生的射频噪声导致的故障。NL601x系列的工作电压范围为2.1V至5.5V，工作温度范围为-40°C至+125°C。NL6012采用8引脚VSP封装。
特性
- 10μV（最大值）的低输入失调电压
- 0.05μV/°C的最大零漂移
- 低电源电流（每个放大器）
- NL6010/NL6011为17μA
- NL6012为15μA/通道
- 轨到轨输入和输出
- 2.1V至5.5V的电源电压范围
- 30pA的输入偏置电流
- 260kHz增益带宽
- 0.11V/μs压摆率
- 60nV/√Hz等效输入噪声电压
- 集成EMI滤波器
- CMOS架构
- SOT-23-5-DC、SC-88A-DB和VSP-8-AF封装
应用
- 电池供电设备
- 传感器接口
- 温度传感器
- 电流检测放大器

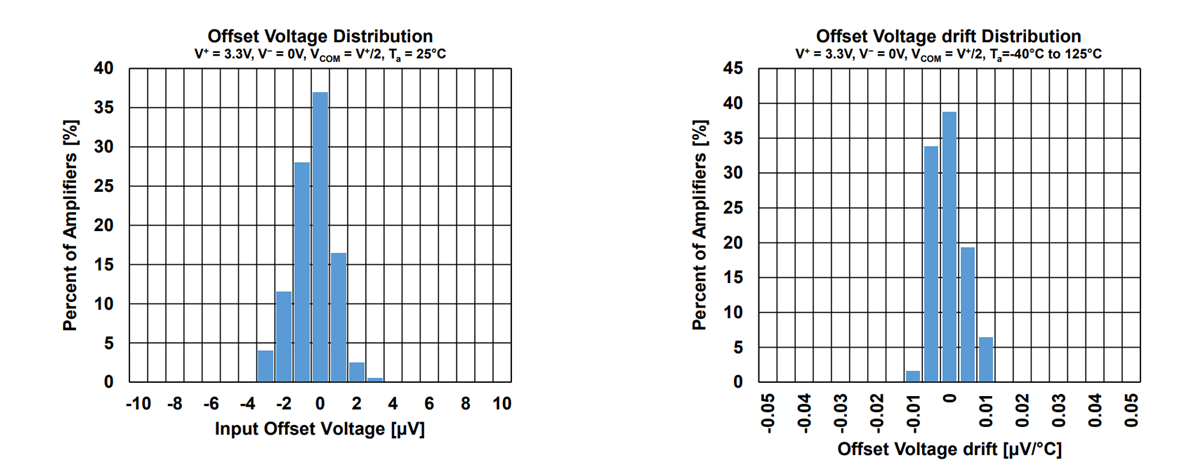

精确特性

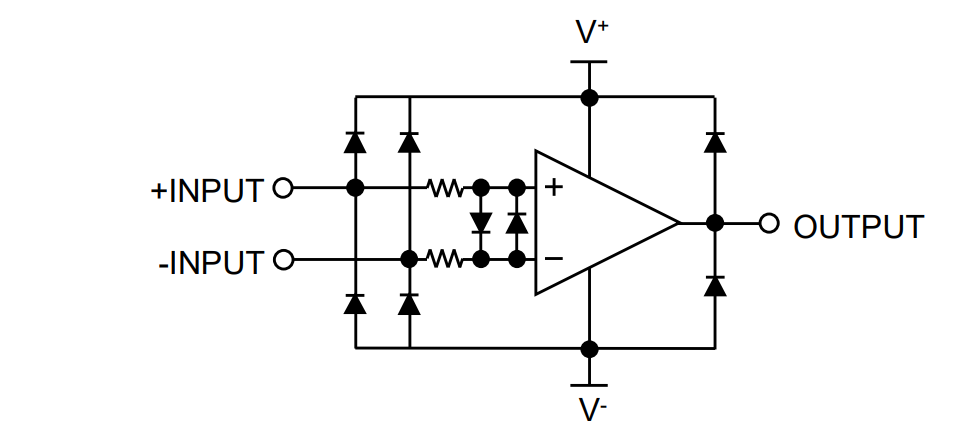

框图
发布日期: 2023-12-22
| 更新日期: 2025-03-11
