Nisshinbo NR1600 500mA 低压差稳压器
Nisshinbo Micro Devices NR1600 500mA低压差稳压器基于CMOS技术，具有软启动和PowerGood功能。NR1600可在启动时使用外部电容器 (CSS) 调整软启动时间，从而轻松抑制浪涌电流并调整压摆率。Nisshinbo NR1600稳压器采用1.2mm x 1.2mm x 0.4mm的小型DFN1212-6-GK封装，非常适合节省系统空间。
特性
- 输入电压范围：1.4V至5.5V，最大6.5V
- 输出电压范围
- 1.0V至3.6V（固定输出电压类型）
- 1.0V至4.8V（可调输出电压类型）
- 输出电流：500mA
- 静态电流：80µA（典型值）
- 输出噪声电压
- 典型值：VSET x 30µVrms (IOUT = 100mA)
- 纹波抑制：典型值75dB (f = 1kHz)
- 压差：典型值0.16V (IOUT = 500mA, VSET = 3.3V)
- 典型热关断温度：+165°C
- 典型启动浪涌电流限制：160mA
- 折返保护
- 软启动时间调整功能（CSS调整）、电源良好功能、放电功能
应用
- 电源：
- 电池供电设备
- 家用电器
- 便携式通讯设备
视频

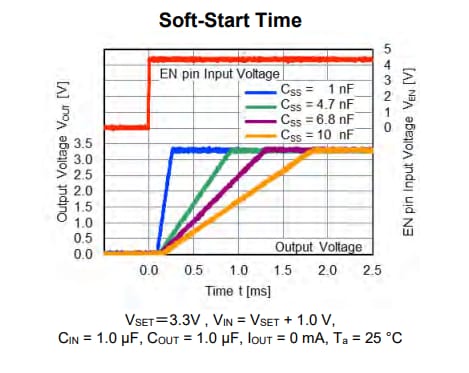

典型特征

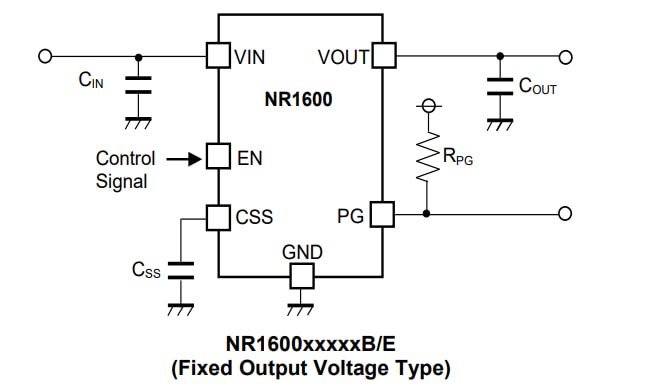

典型应用电路

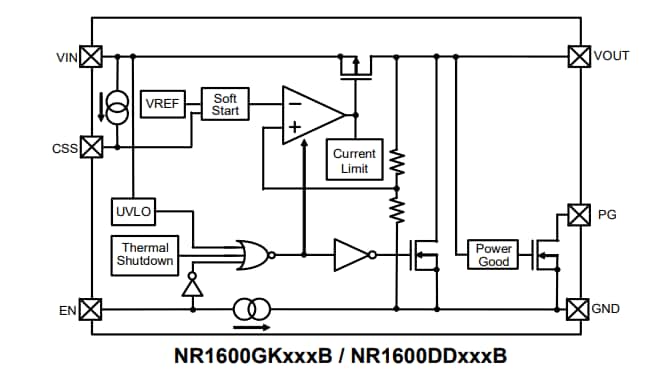

框图
发布日期: 2023-02-24
| 更新日期: 2024-10-31
