Nisshinbo NR1640超低噪声稳压器

Nisshinbo NR1640超低噪声稳压器可通过2.7V至5.5V输入电压，提供2.5V至4.8V输出电压和200mA输出电流。NR1640具有6μVrms额定输出电压噪声和80dB或更高的纹波抑制能力，可提供高质量电源，非常适用于存在噪声问题的高精度传感系统。

特性

  • AEC-Q100 Grade 1
  • 启动时输出电压的斜率
    • 可从四个选项中选择
    • 55µs/V、110µs/V、220µs/V和440µs/V
  • 2.7V至5.5V输入电压范围 (VIN)
  • 2.5V至4.8V输出电压范围 (VOUT)
  • 200mA输出电流 (IOUT)
  • 350µA静态电流 (IQ)
  • 6µVrms输出噪声电压 (IOUT = 100mA)
  • 0.1µA待机电流
  • 80dB纹波抑制
  • 15V压降
  • +165°C热关断
  • -40°C至+125°C工作温度范围
  • SOT-23-5-DC封装

应用

  • 车载摄像头系统
  • 高精度传感系统

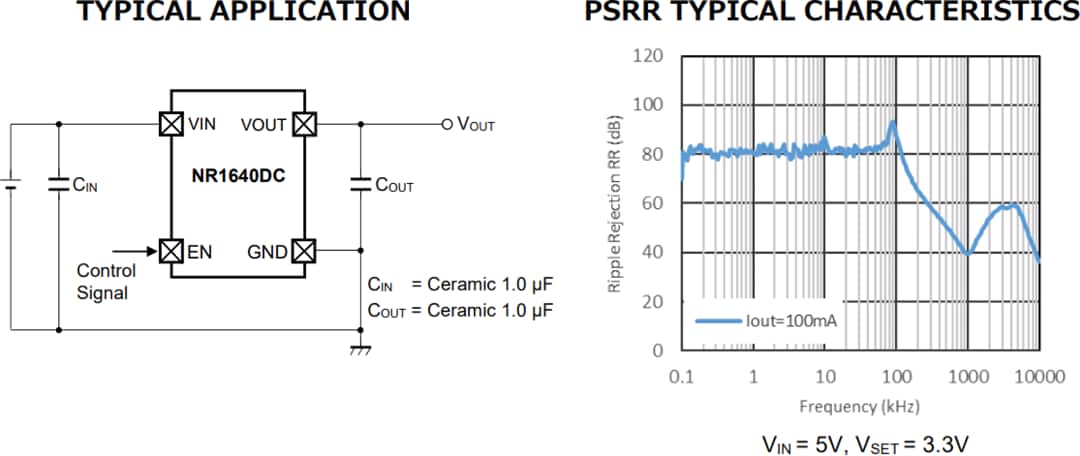

典型应用电路

应用电路图 - Nisshinbo NR1640超低噪声稳压器

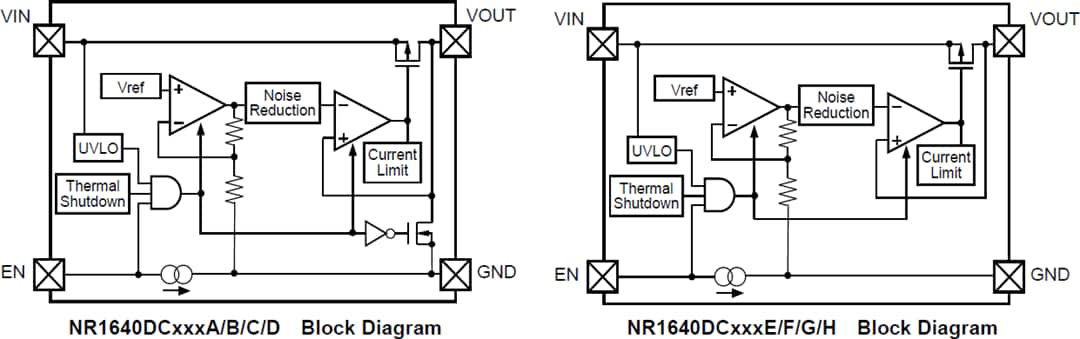

框图

框图 - Nisshinbo NR1640超低噪声稳压器

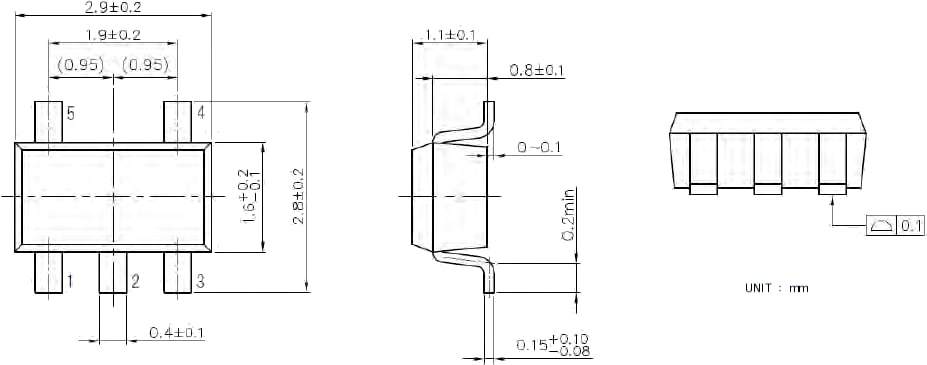

封装尺寸

机械图纸 - Nisshinbo NR1640超低噪声稳压器
发布日期: 2022-04-15 | 更新日期: 2023-06-15
