Nisshinbo NV3601车载CMOS输出电压检测器
Nisshinbo NV3601车载CMOS输出电压检测器可监控电压下降并检测异常过电压，使用户能够了解用户系统的运行状况。该器件的SENSE引脚具有42V的高耐压，有助于直接监测电池电压。输出类型可选择Nisshinbo NV3601 NMOS漏极开路或CMOS输出类型。因此，不再需要外部分压电阻和上拉电阻，从而减少了外部元件的数量，降低了系统的暗电流。此外，还可以选择是否存在迟滞以及“Low”（低）或“High”（高）的检测输出逻辑，从而根据系统功能实现合适的操作。
特性
- AEC-Q100 1级
- 输入电压范围：2.4V至6.0V（最大7.0V）
- SENSE引脚电压范围：0V至42.0V（最大50.0V）
- 工作温度范围：-40°C至125°C
- 静态电流
- 典型值1.4μA（仅VDD引脚）
- 最大4.0μA（包括SENSE引脚电流）
- 欠压检测：3.3V至19.8V（0.1V增量）
- 精度：±0.6% (Ta = 25°C)、±1.5%（-40°C至125°C）
- 过压检测：4.5V至22.2V（0.1V增量）
- 精度：±0.6%（Ta = 25°C)、±1.5%（-40°C至125°C）
- 磁滞
- A/C/E/G封装具有典型1.0%磁滞
- B/D/F/H封装无磁滞
- 欠压/过压
- 典型40μs检测延迟时间
- 典型230μs释放延迟时间
- NMOS漏极开路或CMOS输出类型
应用
- 车载ECU系统的电池电压监控器
- 集群系统等的电池电压监控器
- 用于IVI设备等的电池电压监控器
视频

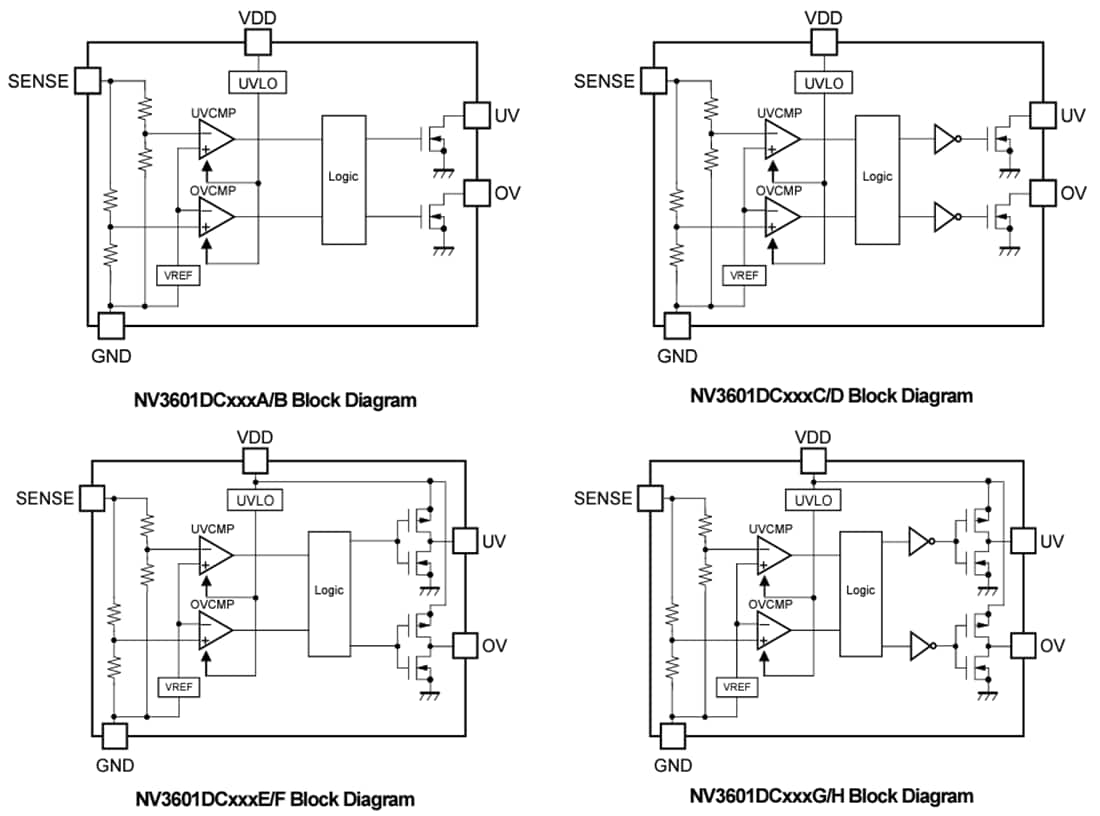

框图
