Nisshinbo RP114x 300mA低压差 (LDO) 稳压器

Nisshinbo RP114x 300mA低压差 (LDO) 稳压器是基于CMOS的稳压器，具有高输出电压精度、低电源电流、低压差和高纹波抑制能力。该集成电路由电压基准单元、误差放大器、用于设置输出电压的电阻器、短路限流电路和芯片使能电路等组成。RP114x的最低输入电压为1.4V，输出电压可设置为0.8V至3.6V（以0.1V为单位）。该IC的输出电压是内部固定的。由于内置低导通电阻晶体管，该IC具有低压差。低电源电流和芯片使能功能可延长各个系统的电池寿命。Nisshinbo RP114x的纹波抑制、线路瞬态响应和负载瞬态响应都非常出色。这一特性使该IC非常适合用作手持通信设备的电源。由于该IC采用DFN(PL)1010-4、DFN(PL)1010-4B、SC-88A和SOT-23-5封装，因此可以在电路板上进行高密度IC安装。

特性

  • 电源电流：50µA（典型值）
  • 待机电流：0.1µA（典型值）
  • 输入电压范围：1.4V至5.25V
  • 输出电压范围：0.8V至3.6V（以0.1V为单位）
  • 输出电压精度：±1.0%（VSET>2.0V，Ta = 25°C）
  • 输出电压温漂系数：±80ppm/°C（典型值）
  • 压差：0.25V（典型值）（IOUT = 300mA，VSET = 2.8V）
  • 纹波抑制：75dB (f=1kHz)（典型值）
  • 线路调节：0.02%/V SC-88A、SOT-23-5（典型值）
  • 60mA（典型值）（短路模式下的电流）内置折返保护电路
  • 建议与该IC搭配使用1.0µF或更大的陶瓷电容器

应用

  • 便携式通信设备电源
  • 照相机、录像机和摄像机等电器的电源
  • 电池供电设备的电源

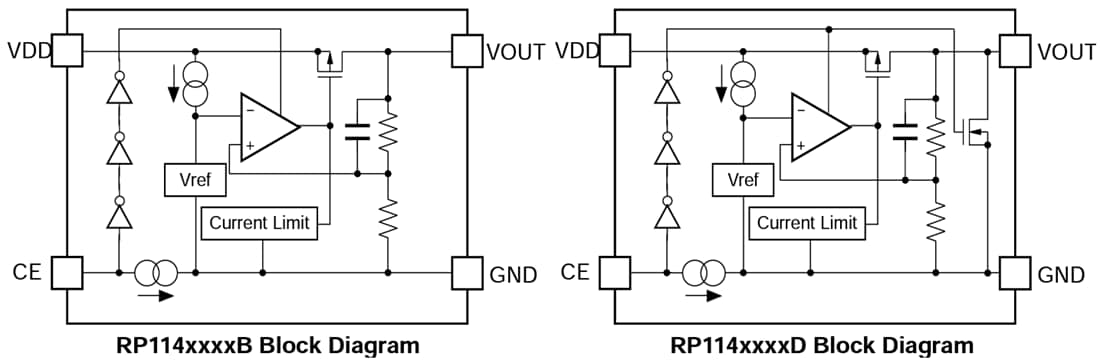

框图

框图 - Nisshinbo RP114x 300mA低压差 (LDO) 稳压器
