Nisshinbo RP122x系列LDO稳压器
Ricoh RP122x系列LDO稳压器静态电流低，可实现低输出噪声、高纹波抑制以及快速响应等特性。此系列LDO稳压器采用无需旁路电容的4引脚小型化封装，能有效节省空间。RP122x LDO稳压器的输入电压为1.7V至5.25V，工作温度为-40ºC至85ºC，而且电源静态电流仅9.5µA，可延长电池供电设备的运行时间。
特性

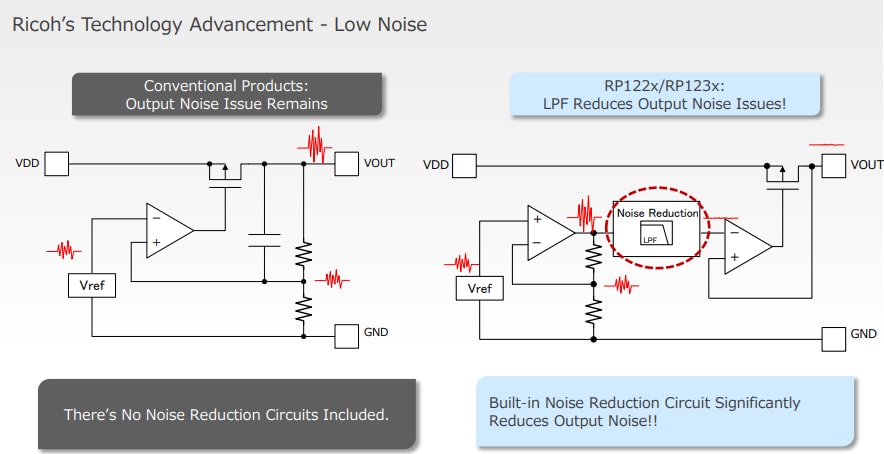

- 低噪声
- 高电源抑制 (PSRR) 和快速响应
- 无需旁路电容的4引脚小型化封装，能有效节省空间
- 9.5μA低静态电流，可延长电池供电设备的运行时间
应用
- 手机
- 平板电脑
- 数码相机
- 音频设备
- 电池供电设备
- 射频模块
- 时钟发生器元件：
- 压控振荡器 (VCO)
- 锁相环 (PLL)
- 噪声敏感设备：
- 模数转换器 (ADC)
- 数模转换器 (DAC)
规范
- 1.7V至5.25V输入电压范围
- 1.2V至4.8V输出电压范围
- 9.5µA典型电流

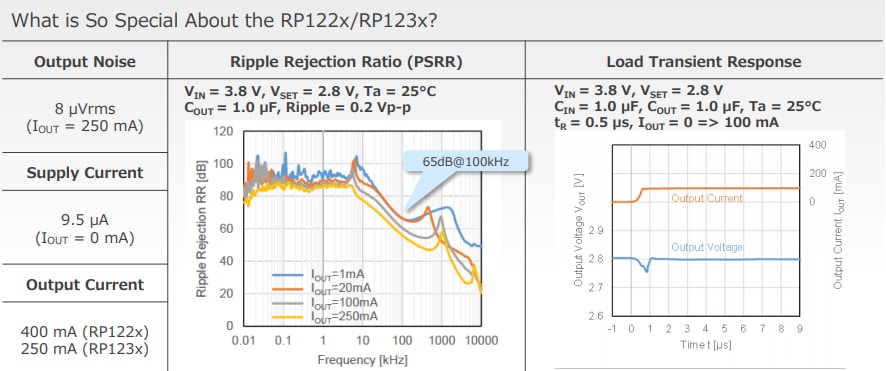

- 8µVrms典型输出噪声
- 1kHz下典型纹波抑制比为90dB
- 0.17V典型压差
- 保护功能：
- 热关断保护（165°C典型检查温度值）
- 启动期间接近700μs的时间段内浪涌电流限制值为250mA（典型值）
- 不低于1µF的陶瓷电容
视频
RP122x框图
Product Details
Technology Features

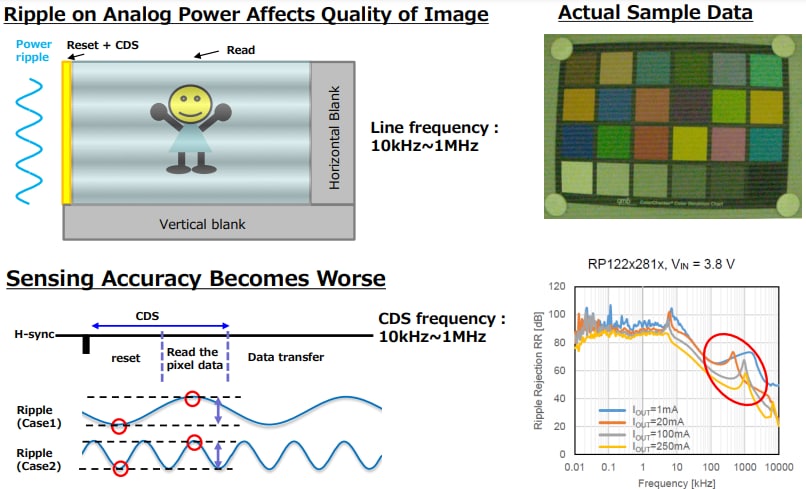

High PSRR
Additional Resources
Related Products
Nisshinbo RP122Z低压差 (LDO) 稳压器
提供90dB纹波抑制和快速瞬态响应的LDO，在无输出负载的情况下仅消耗9.5μA的电流
发布日期: 2018-04-03
| 更新日期: 2024-03-05
