NXP Semiconductors FRDM-IMX93 开发板
NXP Semiconductors FRDM-IMX93开发板由i.MX 93应用处理器提供支持。该模块配备板载IW612模块，具有NXP Wi-Fi® 和蓝牙® 功能，非常适合工业和IoT应用。主要功能包括HDMI显示接口、LPDDR4/LPDDR4X内存、用于快速启动的eMMC存储、PMIC和扩展选项。NXP FRDM-IMX93开发板支持i.MX处理器的GoPoint，并提供全面的演示，以加快各种用例的上市时间。
NXP i.MX 93
i.MX 93 应用处理器通过集成的EdgeLock® 安全区域提供高效的机器学习 (ML) 加速和高级安全性，支持高能效边缘计算。i.MX 93应用处理器集成了可扩展Arm® Cortex®-A55内核，为基于Linux®的边缘应用和Arm Ethos™-U65 microNPU带来更好的性能与能效，使开发人员能够创建功能更强大、更具成本效益且更节能的ML应用程序。i.MX 93处理器采用NXP创新的Energy Flex架构，可优化工业、IoT和汽车设备的性能及能效。该SoC提供针对汽车、工业和消费IoT细分市场的丰富外设。
作为NXP EdgeVerse™智能边缘解决方案的一部分，i.MX 93系列提供商业、工业、扩展工业和车规级认证的产品，并由NXP产品长期供货计划提供支持。
特性
- 处理器
- i.MX 93应用处理器
- 双核Arm Cortex-A55 (1.7GHz)
- Arm Cortex-M33 (250 MHz)
- Arm Ethos U-65 MicroNPU
- EdgeLock安全区域
- 灵活的超低电压范围
- 2GB LPDDR4X/LPDDR4
- 32 GB/eMMC5.1
- MicroSD插槽
- EEPROM
- 显示屏和摄像头接口
- 4通道MIPI DSI接口，FPC 22引脚连接器
- 4通道LVDS转HDMI，HDMI连接器
- 2通道MIPI CSI-2接口，FPC 22引脚连接器
- u-blox MAYA-W27x，支持Wi-Fi 6/BT 5.2和IEEE 802.15.4
- 3.5mm耳机插孔，支持MQS
- 连接性
- USB 2.0 USB Type-C™连接器
- USB 2.0 USB Type-A连接器
- GbE RJ45 x 2
- CAN (HDR)
- 2x20 GPIO HDR
- I2CHDR
- ADC HDR
- 调试
- JTAG连接器
- 通过USB Type-C转UART
- 工具和操作系统支持
- Linux
- FreeRTOS
- 外形尺寸：6.5cm x 10.5cm
应用
- 汽车
- 音频和语音识别
- 域控制器计算分流引擎
- 驾驶员监控系统 (DMS) 和乘客监控系统
- 采暖通风与空调（HVAC）
- 低成本网关
- 消费电子产品
- 空调 (AC)
- 音频/视频 (AV) 接收器
- 家庭能源显示屏
- 主要家电
- 机器人电器
- 中小型家电
- 条形音箱
- 无线或联网扬声器
- 工业
- 楼宇安全探测器
- 楼宇安防与监控
- 断路器
- 车队管理
- 热量表
- 家居控制面板
- 工业HMI
- 库存和供应链管理
- 电机驱动器
- 公共广播系统
- 智能照明
- 智能电源插座
- 交通票务
- 生命体征监视器
视频

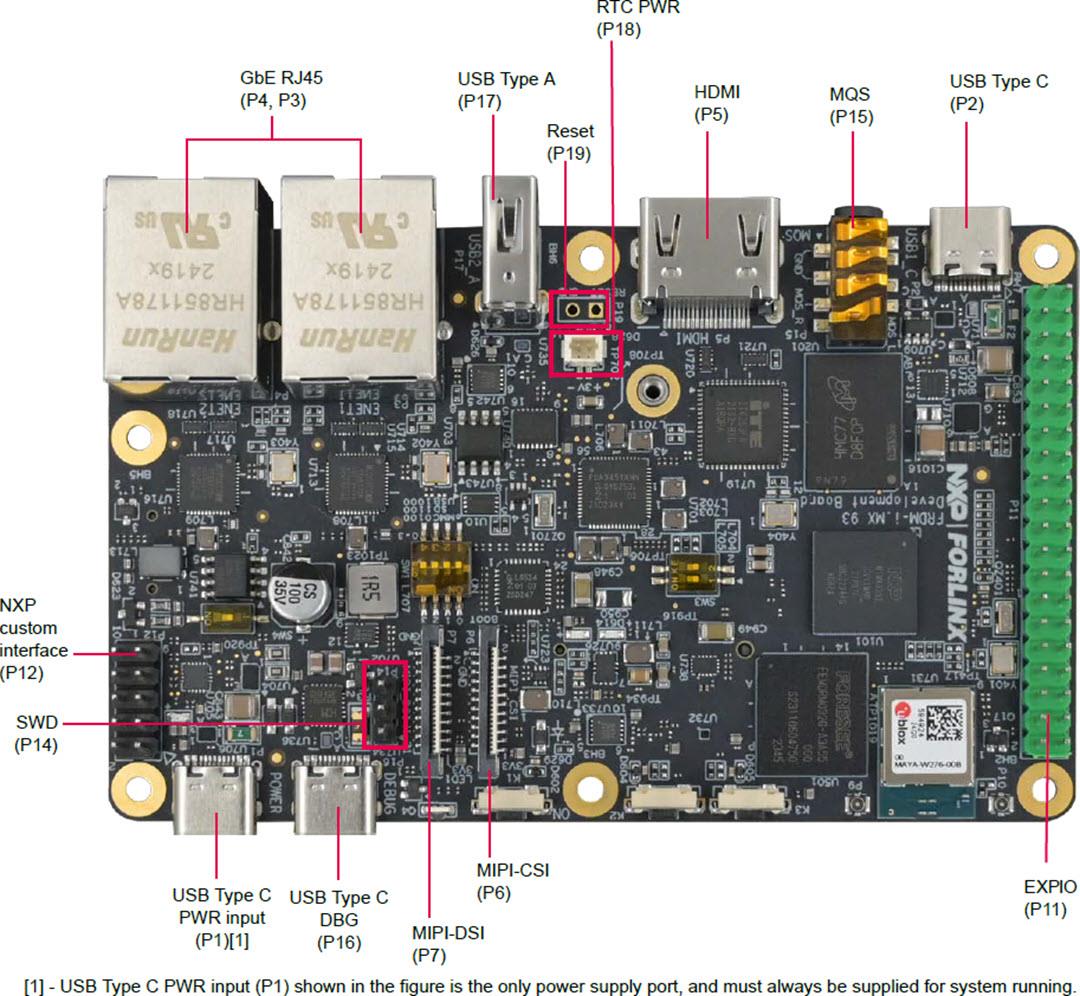

电路板布局（顶部）

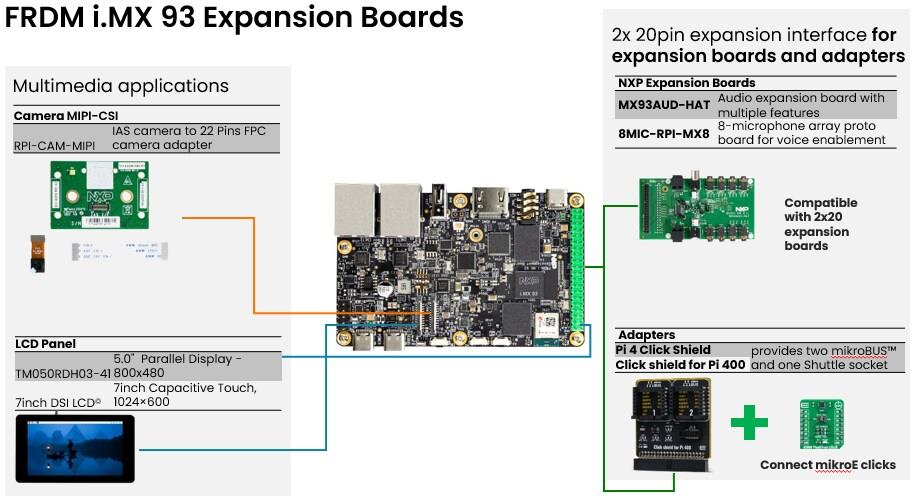

扩展选项

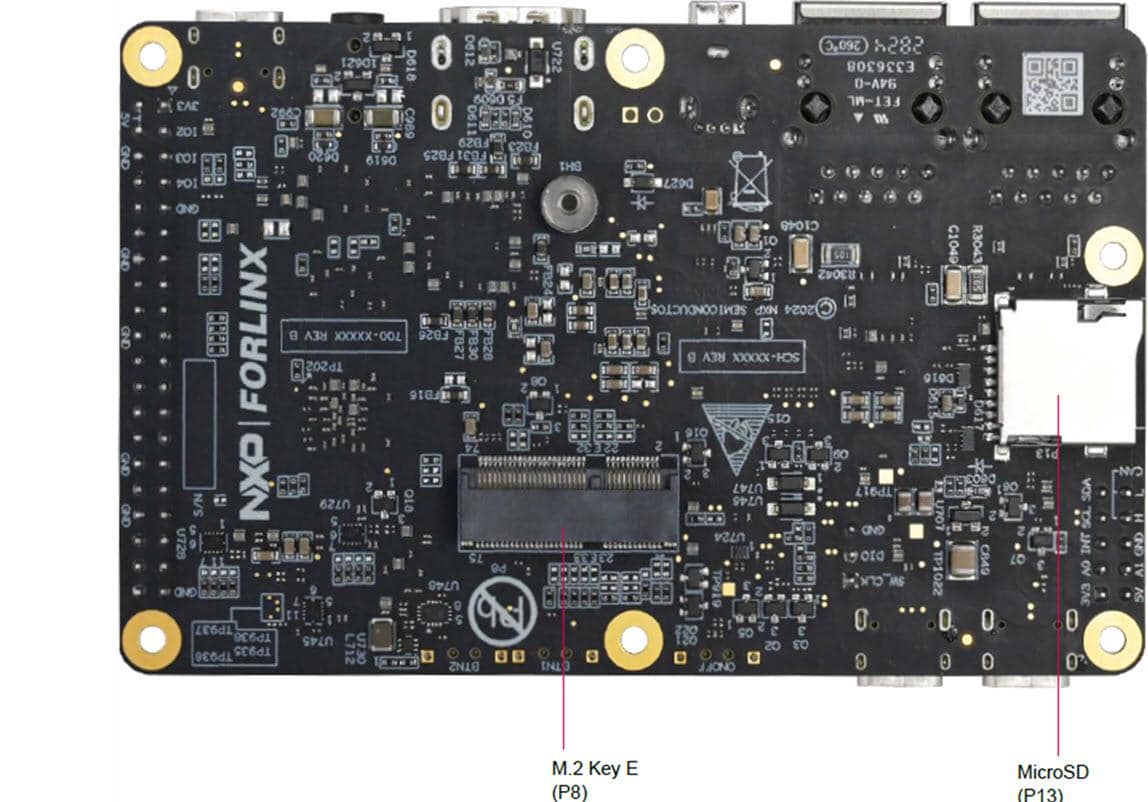

电路板布局（底部）

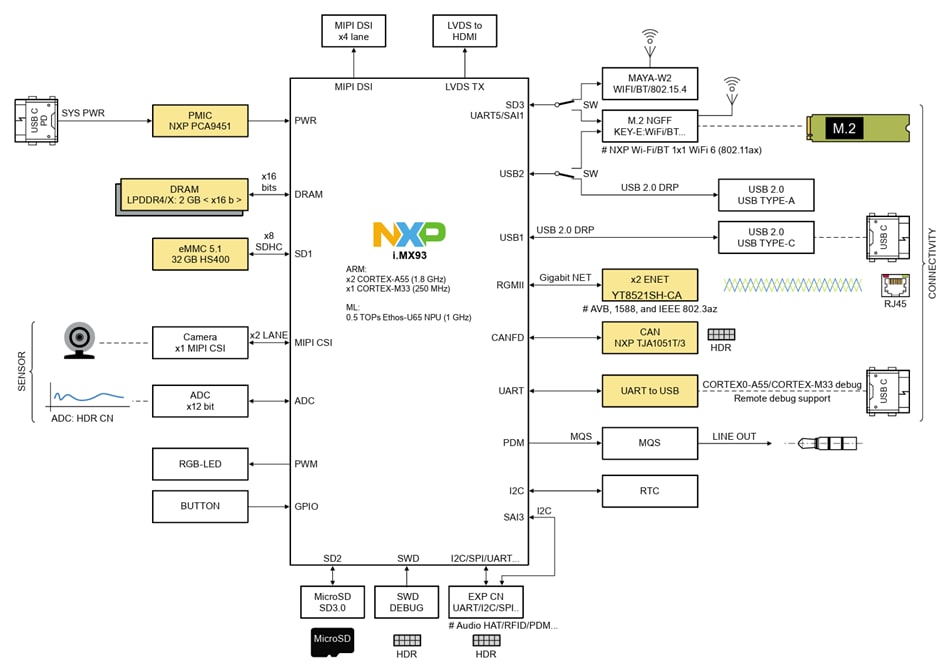

框图
板载
NXP Semiconductors i.MX 93节能型应用处理器
提供机器学习加速和高级安全性，集成有EdgeLock®secure enclave，用于边缘计算。
NXP Semiconductors PCA9451AHN PMIC
高度集成的电源管理解决方案，可实现可靠、高效的应用性能。
NXP Semiconductors GreenChip USB-Type-C解决方案
一套完整的系统解决方案，通过USB Type-C实现智能电源设计。
NXP Semiconductors 恩智浦 NX5P 高端电源开关
功能丰富的智能负载开关，可保护 USB 附件免受电压或电流瞬变的影响。
NXP Semiconductors PCAL6524超低电压输入/输出扩展器
通过快速模式Plus (Fm+) I2C总线接口为微控制器提供远程输入/输出扩展。
NXP Semiconductors TJA1051高速CAN收发器
在CAN协议控制器和物理双线CAN总线之间提供接口 。
NXP Semiconductors I2C General Purpose I/O Expanders
GPIO expansion for most microprocessor families, saving microprocessor GPIOs for critical functions.
u-blox MAYA-W2基于主机的IoT模块
为满足各种工业应用的高可靠性和高质量要求而设计。
扩展板
NXP Semiconductors TM050RDH03-41并行LCD显示器
工业级5''并行TFT LCD显示屏，具有800x480分辨率和RGB接口。
NXP Semiconductors RPi-CAM-MIPI CSI相机适配器板
设计用于将不同类型的相机传感器与IAS接口连接。
NXP Semiconductors MX93AUD-HAT音频评估板
设计用于评估NXP音频解决方案的性能和功能。
Mikroe Pi 4 Click Shield
Used to expand a development board's functionalities compatible with the Raspberry Pi 4 pinout.
Mikroe Click Boards™
为mikroBUS™开发板添加新功能，且无需进行硬件配置。
开发工具
NXP Semiconductors MCIMX93-QSB开发板
用于评估采用9mm x 9mm封装的i.MX 93应用处理器的平台。
NXP Semiconductors i.MX 93评估套件
11mm x 11mm样品，提供了用于评估i.MX 93应用处理器的平台。
Ezurio Nitrogen93 SMARC®
Powered by NXP's i.MX 93 processor, PMIC PCA9450, and Ezurio's Sona™ NX611 radio module.
